产品概述

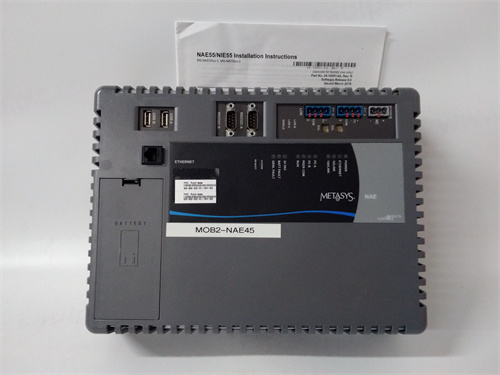

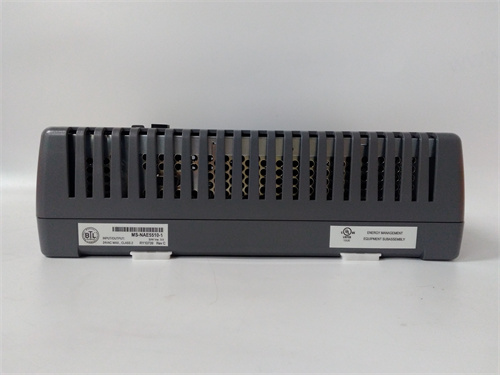

MS-NAE5510-1是Johnson Controls（江森自控）开发的网络自动化引擎（Network Automation Engine），专为Metasys楼宇自动化系统（BAS）设计。它作为系统的核心控制单元，负责网络管理、设备协调、数据处理及安全防护，广泛应用于商业建筑、工业设施、数据中心等场景的楼宇自动化控制。
核心功能与特点
网络管理与协议支持
协议兼容性：支持BACnet MS/TP、N2总线、LonWorks等工业通信协议，兼容第三方设备及传统Metasys控制器（如UNT、VMA14xx）。
网络扩展性：支持两条N2干线或两条BACnet MS/TP干线，或混合配置，每条干线最多管理100台设备，适用于大型楼宇扩展。
硬件配置与接口
通信接口：
以太网端口：1个，支持IP网络连接。
串行接口：2个RS-232-C、2个光隔离RS-485，2个USB接口。
电源输入：24 VAC，配备数据保护电池。
存储与内存：512 MB闪存（存储系统程序与数据）+256 MB同步DRAM（动态内存）。
安全与可靠性
安全防护：密码保护、权限控制及IT安全标准（如FIPS 140-2 1级加密）。
环境适应性：IP20防护等级，工作温度范围-40°C至70°C，湿度5%-95%RH（非冷凝）。
用户界面与编程
Web浏览器访问：内置站点管理门户（SMP），支持远程监控与配置。
编程能力：支持自定义控制逻辑、数据交换、能源管理及历史数据存储。
典型应用场景
楼宇自动化系统
HVAC控制：管理空调、通风、制冷设备，优化能源效率。
照明与安防：集成照明系统、门禁、消防报警等子系统。
工业设施
监控制造工厂的设备运行状态，实现集中化管理。
数据中心
实时监测IT设备温度、电力负载，保障基础设施稳定性。
技术规格
参数MS-NAE5510-1
处理器速度1.6 GHz
程序容量4 GB（存储控制逻辑与数据）
物理尺寸226 mm×332 mm×96.5 mm
重量2.9 kg
通信协议BACnet MS/TP、N2、LonWorks、IP
