WESCOM D200 VME系统概述
1.系统架构
总线架构：基于VMEbus（VME Total Bus）标准，支持高速数据传输与模块化扩展。
核心组件：
可编程逻辑控制器（PLC）：支持梯形图、功能块图等多种编程语言，兼容IEC 61131-3标准。
电源接口模块：提供110V-380V宽电压输入，支持热插拔和电路保护功能。
通信接口：集成Ethernet/IP、Profinet等工业协议，支持用户自定义以太网协议。
预编程功能：内置卷绕、层压、模切等工业流程的模块化程序，支持快速部署。
2.核心参数
参数详细说明
输入电压110V-380V AC（电源模块）
工作温度-20°C至60°C（环境湿度0%-95%非冷凝）
处理速度CPU支持133 MHz（D20 M++机架）
扩展性支持多模块热插拔，可扩展至12个控制区域（如加热区、传感器节点）
认证标准CE、UL、IEC 801-2至801-6、NAMUR抗干扰标准

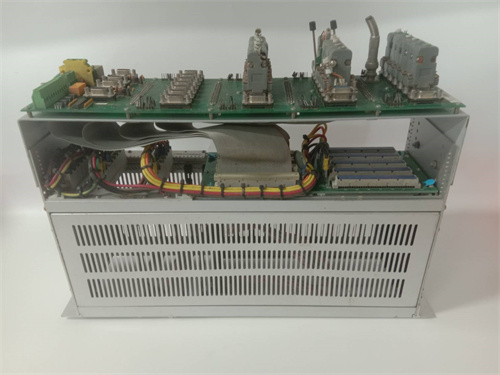

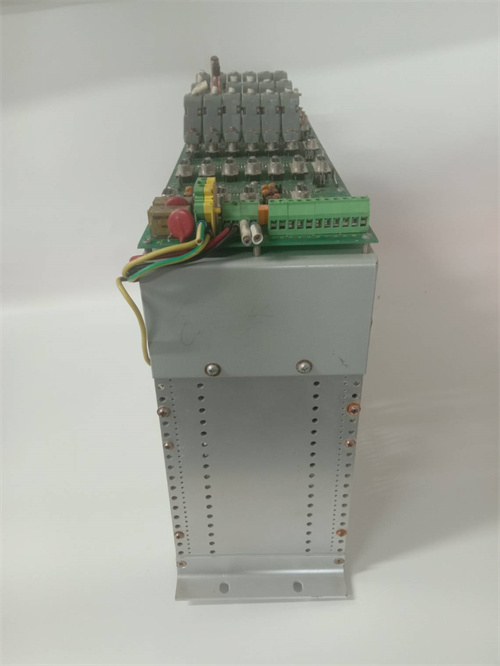

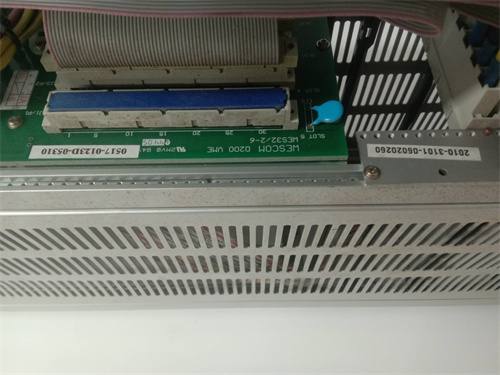

WESCOM D200 VME D20 M++机架
1.机架功能
硬PLC设计：采用单CPU系统（可升级至多CPU），支持字处理器与位处理器协同工作，提升实时控制能力。
模块化结构：支持控制室安装，兼容VME总线设备，便于系统集成。
安全联锁：内置冗余安全机制，适用于高危工业场景（如电力、化工）。
2.核心参数
参数详细说明
电源要求24V DC（机架供电）
通信协议支持IEC 61850-9-2LE、Profinet、Modbus TCP/IP
I/O扩展最大支持120路数字输入或72路触点输出（通过扩展模块实现）
任务管理支持多任务并行处理，扫描时间优化至微秒级延迟
功能特点
高可靠性
电源模块具备电路保护功能，CPU通过EMC认证，抗电磁干扰能力强。
支持热插拔维护，可在不停机状态下更换故障模块。
灵活编程
提供预编程功能库（如卷绕、涂层、飞锯等），用户可直接调用或二次开发。
支持基于标记名称的编程，避免固定内存映射浪费。
工业集成
与RFID标签站、工业机器人（如ABB、KUKA）无缝对接。
统一Pro 2.0软件支持跨团队协作，实现数据可视化与流程优化。
安全与诊断
内置故障自诊断工具，实时监测系统状态并生成报警日志。
符合工业安全标准（如ISO 13849），支持安全联锁控制。
