1.产品概述

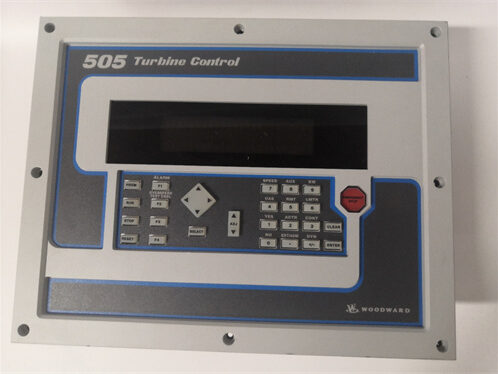

定位：作为伍德沃德505/505E系列调速器控制单元的关键模块，用于汽轮机、涡轮发电机、透平膨胀机等设备的精确控制与监测。
核心功能：
转速与负荷控制：支持蒸汽、燃气及水轮涡轮机的启动、停止与运行调节，实现多台机组的同步控制（等时模式）。
数据采集与监测：实时采集转速、温度、压力、功率等参数，通过两行24字符显示屏显示运行状态。
安全保护机制：包括临界速度规避、阀门限制器、紧急停机功能，防止超速或失控导致的设备损坏。
2.技术规格
输入/输出接口：
16个触点输入（4个专用+12个可编程）
6个4-20mA可编程电流输入
0-10V DC模拟量输出
通信接口：
RS-232/RS-422（支持Modbus协议）
以太网（部分型号支持）
电源要求：+24V DC，1A输入，兼容工业级电源标准。
工作温度：-20°C至60°C（-4°F至+140°F）。
防护等级：IP56（IEC 60529标准），适应高温、高湿、强振动环境。
物理参数：尺寸约15.2×5.1×20.3 cm，重量约0.7 kg。
3.产品优势
高精度控制：采用数字微处理器技术，支持PID算法，实现复杂控制逻辑与参数精确调节。
灵活配置：通过菜单驱动界面（30键操作面板）现场编程，适应不同工况需求。
工业级可靠性：通过抗干扰设计、冗余保护及防护认证，确保长期稳定运行。
通信扩展性：兼容以太网、Profibus等协议，可集成至SCADA、DCS系统。
4.应用场景
发电领域：火力发电厂、燃气轮机发电机组的转速与负载控制。
石油与天然气：管道压缩机、泵的涡轮机管理。
制造业：工业生产线设备的转速与同步控制。
船舶与海上平台：推进系统、备用电源的稳定控制。
余热发电：涡轮机能量回收与能效优化。
