产品概述

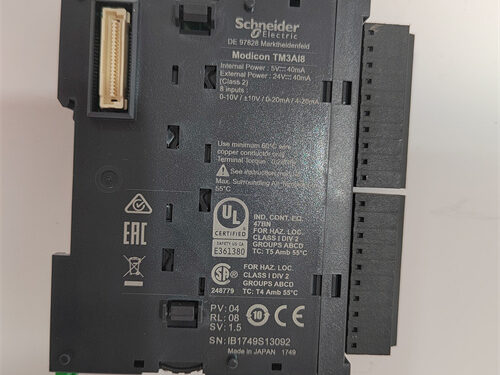

TM3AI8是施耐德电气（Schneider Electric）Modicon TM3系列的8路模拟量输入模块，专为工业自动化控制系统设计。它支持多种信号类型（电压、电流）输入，适用于传感器信号采集、过程控制及工业设备监测，兼容Modicon M221、M241、M251、M262等控制器，可扩展系统输入通道至114路（根据控制器型号）。
核心功能与技术特点
1.多通道模拟输入
通道数量：8路独立模拟输入通道。
信号类型：
电压：0…10 V、-10…10 V
电流：0…20 mA、4…20 mA
分辨率：12位（11位+符号位），支持高精度数据采集。
2.高性能与稳定性
转换时间：1 ms+每通道1 ms+控制器周期时间。
采样期间：1 ms，确保实时性。
精度：
绝对误差：±1%满量程（全温度范围），±0.2%满量程（25°C）。
重复精度：±0.5%满量程，非线性误差≤±0.2%满量程。
3.电气与隔离保护
电源：24 V DC（支持20.4…28.8 V范围）。
输入阻抗：
电流输入：≤50Ω
电压输入：≥1 MΩ
隔离性能：
输入与电源供电隔离：1500 V AC
输入与内部逻辑隔离：500 V AC
4.环境与安装
尺寸：90 mm（高）×70 mm（深）×23.6 mm（宽）。
安装方式：符合IEC 60715标准的顶帽导轨安装（TH35-15或TH35-7.5）。
工作温度：-10…55°C（垂直安装），-10…35°C（水平安装）。
防护等级：IP20，适应工业环境。
