产品概述

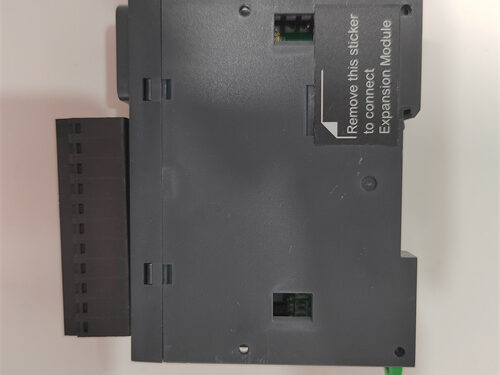

TM3AQ4是施耐德电气（Schneider Electric）Modicon TM3系列的4路模拟量输出模块，专为工业自动化控制系统设计。它支持电流和电压输出，适用于执行器控制、变频器调速、传感器信号输出等场景，兼容Modicon M221、M241、M251、M262等控制器，可扩展系统输出通道至114路（根据控制器型号）。

核心功能与技术特点

1.多通道模拟输出

通道数量：4路独立模拟输出通道。

输出类型：

电流：0…20 mA、4…20 mA

电压：0…10 V、-10…10 V

分辨率：11位+符号位（电流/电压），支持高精度信号输出。

2.高性能与稳定性

转换时间：1 ms+每通道1 ms+控制器周期时间。

输出精度：

绝对误差：±1%满量程（全温度范围），±0.2%满量程（25°C）。

重复精度：±0.4%满量程，非线性误差≤±0.2%满量程。

纹波抑制：输出纹波≤20 mV，确保信号稳定性。

3.电气与隔离保护

电源：24 V DC（支持20.4…28.8 V范围）。

负载阻抗：

电流输出：≤300Ω

电压输出：≥1 kΩ

隔离性能：

输出与电源供电隔离：1500 V AC

输出与内部逻辑隔离：500 V AC

4.环境与安装

尺寸：90 mm（高）×70 mm（深）×23.6 mm（宽）。

安装方式：符合IEC 60715标准的顶帽导轨安装（TH35-15或TH35-7.5）。

工作温度：-10…55°C（垂直安装），-10…35°C（水平安装）。

防护等级：IP20，适应工业环境。
