一、产品概述

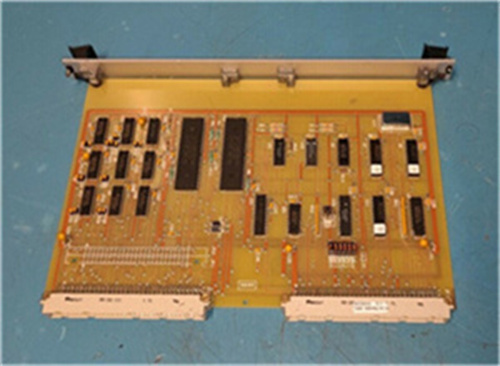

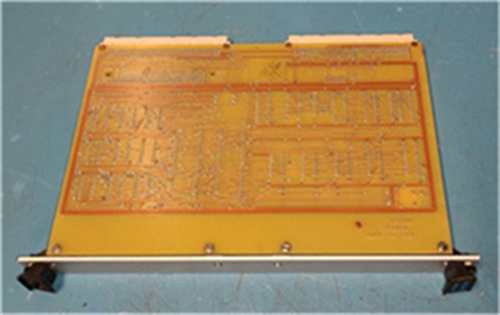

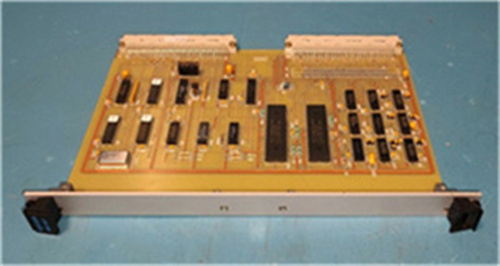

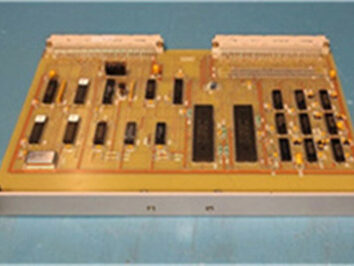

XYCOM XVME-490是一款工业自动化控制模块，主要用于电机驱动系统的屏蔽层接地管理和辅助电压输出。其核心功能包括：
将通讯电缆的辫状屏蔽层连接到RS485专用屏蔽端子（X1-28或X1-32）上，并确保仅在传动侧接地，以减少电磁干扰。
提供10V参考电压输出和24V辅助电压输出，用于系统供电或信号校准。
二、核心功能与特点
硬件结构
跳线开关：支持模拟输入（AI1、AI2）的电压/电流模式切换，通过J1跳线开关配置。
制动单元接口：提供制动斩波器（R1/R2）和制动电阻（R3/R4）的端子标签，支持高功率制动控制。
端子布局：
R3/R4：用于UDC+、UDC-（直流母线电压）及GND接地端子；
R5/R6：功率进线端子（U1/V1/W1）与制动单元接口布局相似，但需注意部分差异。
通信与扩展
RS485接口：支持工业通信协议（如Modbus），用于设备间数据传输。
多模块兼容性：可与其他变频器模块（如ACS510）集成，实现复杂控制系统。
安装与安全
浮地电网适配：在浮地电网、高阻接地或非对称接地场景中，需拆卸RFI滤波器（F1/F2）的接地螺钉，以避免干扰或安全隐患。
三、技术参数
参数类别规格
屏蔽层接口RS485专用屏蔽端子（X1-28/X1-32）
电压输出10V（参考电压）、24V（辅助电压）
制动接口R1/R2（制动斩波器）、R3/R4（制动电阻）
通信协议RS485（支持Modbus等工业协议）
兼容模块ACS510变频器等工业控制设备
