一、产品概述

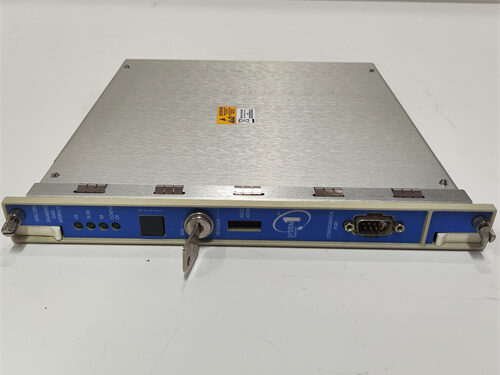

3500/22M 138607-01是Bently Nevada（本特利）3500系列监测系统中的瞬态数据接口模块（TDI），用于连接监测系统与软件（如System 1状态监测软件），实现数据采集、处理与传输。它结合了3500/20机架接口模块（RIM）的功能和通信处理器（如TDXnet）的数据收集能力，支持稳态与瞬态动态（波形）数据的连续采集，并通过以太网传输至主机软件。
二、核心功能与特点
数据采集与传输
稳态与瞬态数据：支持48个通道的波形数据采集，包括直流耦合波形、同步/异步数据采样，可独立编程速度间隔与窗口检测。
警报数据捕获：在事件发生前10分钟至事件后1分钟内，以1秒间隔采集静态值；事件前后20秒至10秒内，以100毫秒间隔采集静态值。
高分辨率瞬态数据：通过可选的通道启用磁盘，捕获动态与高分辨率波形数据，支持每转多个事件的速度输入（最高20 kHz）。
通信与接口
以太网支持：10Base-T/100Base-TX自适应以太网或100Base-FX光纤以太网，实现高速数据传输。
多协议兼容：支持与M系列监测器（如3500/40M、3500/42M）及System 1软件无缝集成。
模块化与冗余设计
安装位置：必须安装在3500机架的1号插槽（电源旁边），与RIM模块互斥。
冗余配置：支持三重模块冗余（TMR）模式，通过通道比较功能检测冗余监测器输出一致性，确保系统可靠性。
安全与监控
LED指示灯：包括OK LED（模块状态）、TX/RX LED（通信状态）、TM LED（跳闸倍增模式）及CONFIG OK LED（配置有效性）。
抗干扰设计：适用于-40°C至+70°C的工业环境，具备抗电磁干扰能力。
三、技术参数
参数类别规格
通道数量48个波形通道（可扩展至22通道，具体型号可能不同）
采样率最高102.4 kHz
功耗10.5瓦
接口类型USB-B、10Base-T/100Base-TX以太网、100Base-FX光纤以太网
输入电流<1 mAdc（干触点至公共端）
工作温度-40°C至+70°C
