一、产品概述

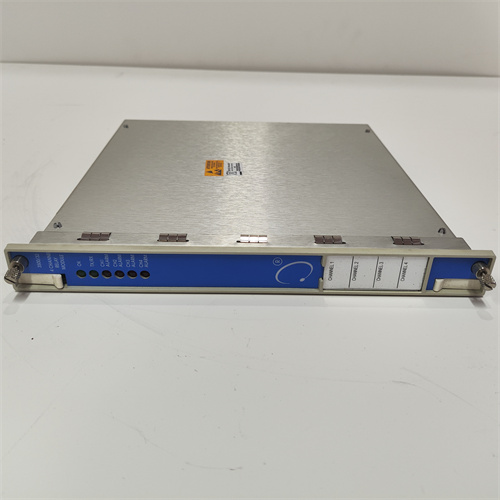

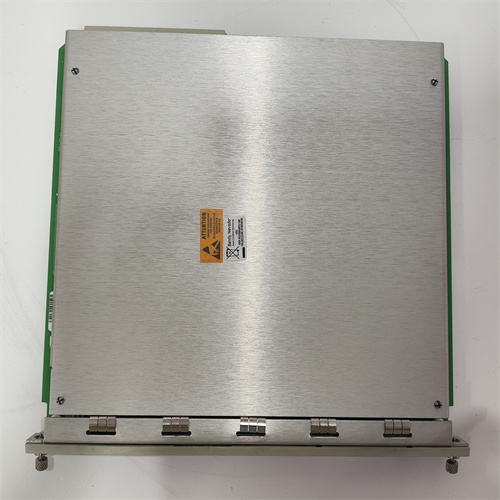

3500/32 125712-01是Bently Nevada（本特利）3500系列机械状态监测系统中的4通道继电器模块，专为工业自动化控制设计，支持多通道继电器输出与报警逻辑编程。它适用于旋转机械（如汽轮机、压缩机）的振动监测、保护及控制信号传输，具备高可靠性和模块化扩展能力。
二、核心功能与特点
继电器输出与报警逻辑
四通道独立控制：每个通道可独立配置为常开（NO）或常闭（NC）模式，支持双极双掷（DPDT）继电器输出。
报警驱动逻辑：通过AND/OR逻辑编程，结合监测通道的报警输入（警告/危险状态）或实时值PPL（过程参数限制），触发特定动作。
模块化设计
兼容性：可安装在3500机架的任意插槽（需配合3500/22M瞬态数据接口模块使用）。
冗余支持：适用于三重模块冗余（TMR）系统，增强关键设备的保护能力。
环境适应性
工作温度：-30°C至+65°C，存储温度-40°C至+85°C，适应恶劣工业环境。
抗干扰设计：环氧树脂密封，支持250Vrms灭弧条件，接触寿命达10万次（5A 24Vdc/120Vdc）。
诊断与维护

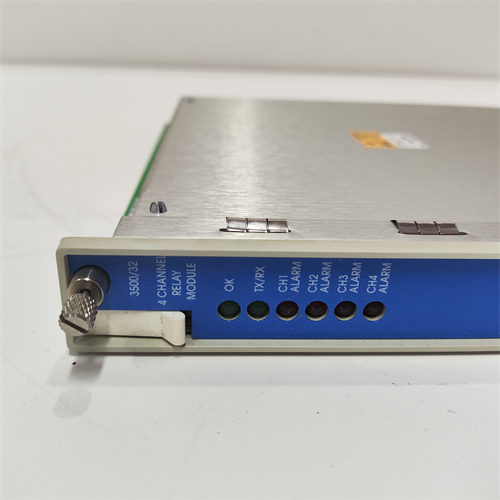

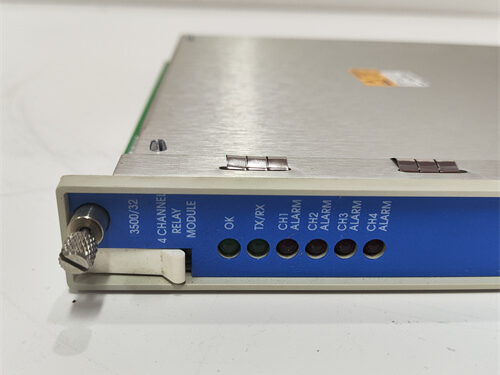

LED指示：OK LED（模块状态）、TX/RX LED（通信状态）、CH ALARM LED（通道报警状态）。
远程配置：通过3500机架配置软件（4.5版本及以上）进行参数编程与故障排查。
三、技术参数
参数类别规格
继电器类型DPDT（由两个SPDT继电器组成）
触点容量5A 24Vdc或120Vdc
功耗约6瓦
通信协议支持3500系列总线协议，与System 1软件集成
接口形式欧式连接器，支持直接接线
重量7公斤
