一、产品概述

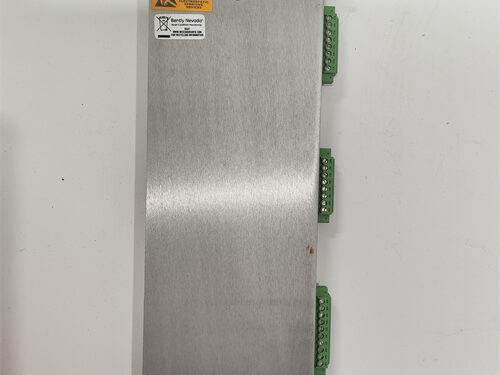

3500/70 140471-01是Bently Nevada（本特利）3500系列监测系统中的模拟输入/输出（I/O）模块，专为旋转机械（如汽轮机、压缩机、泵等）的振动、位移、温度等参数监测设计。它支持多通道信号输入与输出，通过软件配置实现数据采集、处理及报警功能，是3500系统中关键的数据接口组件。
二、核心功能与特点
多通道信号处理
输入类型：兼容接近开关、地震传感器、速度传感器、加速度传感器等，支持模拟信号输入。
输出信号：提供标准电信号（如4-20mA或0-10V），可直接连接PLC、DCS或其他控制系统。
高精度与动态范围
测量精度：满量程误差≤0.33%，报警设定点精度达0.13%。
动态范围：
位移：0-500μm（峰峰值）
速度：0-500 mm/s（有效值）
加速度：0-50 g（有效值）
灵活配置与扩展性
模块化设计：可安装在3500机架的任意插槽，支持与其他模块（如继电器模块3500/32、转速模块3500/50）协同工作。
软件兼容性：通过3500机架配置软件（Rack Configuration Software）进行参数编程与报警逻辑设置。
工业级可靠性
工作温度：-25°C至+70°C，适应恶劣工业环境。
防护等级：抗振动、电磁干扰，符合API 670标准。
三、技术参数
参数类别规格
通道数量多通道（具体数量需参考系统配置）
输入信号类型接近开关、地震传感器、速度传感器、加速度传感器（-24 Vdc供电）
输出信号标准电信号（4-20mA或0-10V）
功耗500mA 24Vdc
输入电压范围10-30VDC
物理尺寸96mm×48mm×16mm
重量约1.2kg
通信接口RS485（Modbus协议）、以太网（可选）
