一、产品概述

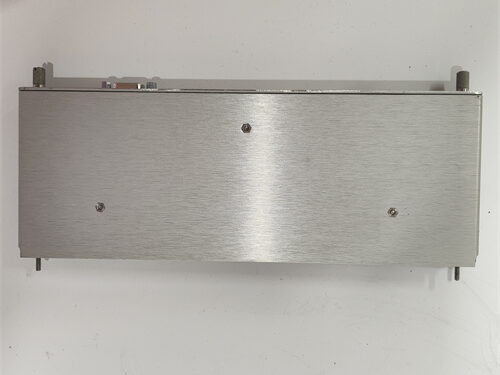

3500/92 136188-01是Bently Nevada（本特利）3500系列通信网关模块中的以太网/RS485 I/O接口模块，专为工业自动化系统设计，支持多协议通信与数据集成。它通过以太网TCP/IP和串行接口（RS485）实现3500机架与其他自动化系统（如DCS、PLC）的无缝连接，适用于旋转机械监测、过程控制等场景。
二、核心功能与特点
多协议通信能力
支持协议：
Modbus/TCP（以太网TCP/IP协议）
Modbus串行协议（RS485接口）
Bently专有协议（与3500框架组态软件、数据采集软件通信）
网络拓扑：支持10BASE-T星型以太网，通过RJ45接口连接。
模块化I/O配置
接口类型：
以太网：10Mbps，符合IEEE 802.3标准。
RS485：支持半双工/全双工模式，通信距离可达1.2公里（110Ω终端电阻）。
可扩展性：与3500/92通信网关主模块配合使用，支持灵活扩展I/O通道。
数据处理与集成
数据采集：从3500机架其他模块（如振动监测器、继电器模块）获取实时测量值、状态及报警信息。
数据格式：支持带时间戳的测量值、模块状态及报警状态，数据刷新速率≤1秒。
高可靠性设计
工作温度：-30°C至+65°C，存储温度-40°C至+85°C。
抗干扰能力：符合工业环境标准（EMC、ESD防护）。
三、技术参数
参数类别规格
电源类型低压交流（85-132 Vac rms）或高压直流（88-140 Vdc）
功耗典型值5.6瓦
物理尺寸241×24.4×242毫米（高×宽×深）
通信速率RS485：最高9600波特率；以太网：10Mbps
接口数量1个RJ45以太网接口+1个RS485串行接口
存储温度-40°C至+85°C
