一、产品概述

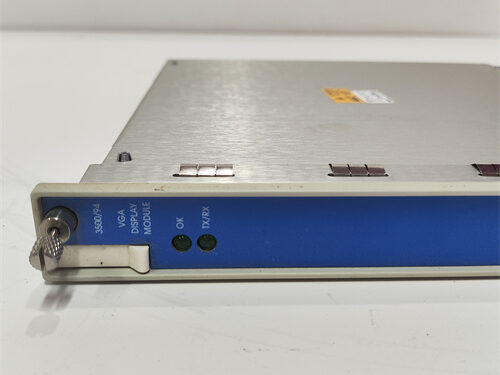

3500/94 145988-01是Bently Nevada（本特利）3500系列监测系统中的VGA显示模块，专为工业设备（如汽轮机、压缩机、泵等）的振动、位移、温度等参数的实时监测与显示设计。它通过触摸屏技术实现数据可视化，并支持多通道信号路由与报警功能，是3500系统中关键的人机交互组件。
二、核心功能与特点
VGA显示与触摸控制
显示类型：标准彩色VGA接口，支持高分辨率屏幕（如1280×1024像素）。
触摸屏交互：通过RS232接口与3500机架通信，实现屏幕菜单导航、参数设置及报警确认。
数据监控与报警
实时数据展示：可显示振动、位移、转速、温度等多通道参数的实时值、趋势图及报警状态。
自定义屏幕：支持最多9个自定义页面，可按设备组或参数类型组织数据布局。
模块化扩展
兼容性：需配合3500/94M VGA显示模块主组件使用，支持与3500框架接口模块（如3500/22M）协同工作。
远程监控：通过以太网或RS485接口实现远程数据访问与配置。
工业级可靠性
工作温度：-20°C至+65°C，适应恶劣工业环境。
抗干扰设计：符合EMC标准，支持抗振动、电磁干扰。
三、技术参数
参数类别规格
电源类型24V直流（输入范围：20-30Vdc）
功耗最大4.6瓦
接口类型VGA视频输出+RS232控制接口
物理尺寸241×24.4×3.90毫米（高×宽×深）
重量约2.5公斤
通信速率RS232：9600-115200波特率
存储温度-40°C至+85°C
