一、产品概述

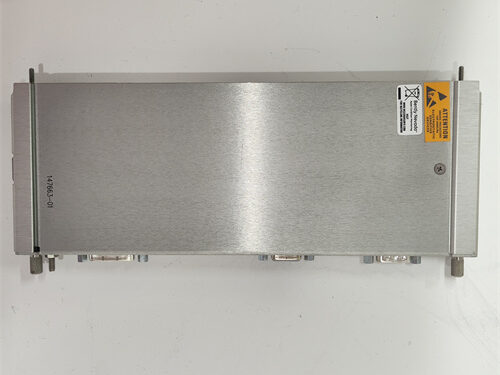

3500/94 147663-01是Bently Nevada（本特利）3500系列监测系统中的主控制模块，负责系统的核心数据采集、处理与通信功能。它作为3500框架的核心组件，支持多通道信号输入、报警逻辑编程、数据路由及远程监控，适用于旋转机械（如汽轮机、压缩机、泵等）的振动、位移、温度等参数的实时监测与保护。
二、核心功能与特点
数据采集与处理
信号输入：支持电涡流传感器、加速度传感器、速度传感器等多类型输入，兼容振动、位移、转速等参数测量。
动态处理：通过滤波器（如-3 dB截止频率为0.41 Hz、1.2 Hz、0.09 Hz）优化信号质量，确保测量精度。
报警与保护逻辑
报警驱动：支持“与门”或“或门”逻辑编程，可配置基于监测通道状态的报警触发条件。
继电器输出：通过继电器模块（如3500/32）实现报警信号的物理输出，支持紧急停机或连锁控制。
通信与扩展性
多协议支持：兼容Modbus、EtherCAT、Ethernet/IP等工业协议，支持与DCS、PLC系统集成。
网络冗余：提供备用通信路径，确保数据传输的高可靠性。
人机交互
显示与路由：可搭配VGA显示模块（如3500/94M）实现数据可视化，支持自定义屏幕布局及触摸控制。
远程管理：通过以太网或RS485接口远程配置参数、查看报警记录及更新固件。
三、技术参数
参数类别规格
电源类型24V直流（输入范围：20-30Vdc）
功耗典型值5.6瓦
接口类型以太网（RJ45）、RS485、VGA输出
物理尺寸241×24.4×242毫米（高×宽×深）
工作温度-25°C至+70°C
存储温度-40°C至+85°C
防护等级IP20（室内使用）
