一、产品概述

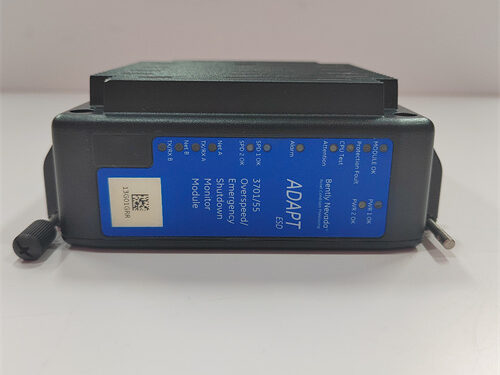

3701/55是Bently Nevada（本特利）推出的安全紧急停机系统（ESD），专为旋转机械（如汽轮机、压缩机、水轮机等）设计，集成超速保护、紧急停机功能及冗余逻辑控制。该系统符合API 670、IEC 61508标准，并通过SIL 3安全等级认证，适用于高风险工业场景。
二、核心功能与特点
安全冗余设计
三重冗余（TMR）架构：采用三个独立处理器模块处理输入信号，确保系统容错性与可靠性。
继电器输出模块：每个模块配备5个继电器，其中4个用于逻辑控制（支持“1oo1”或“2oo3”投票逻辑），1个用于状态反馈。
输入通道配置
速度输入：6个通道（分为两组），支持监测两个旋转设备的转速。
开关量/模拟量输入：32通道，其中12通道可配置为4-20mA模拟量输入或开关量输入，剩余20通道为专用开关量输入。
输出与控制
模拟量输出：每个处理器模块提供2个4-20mA输出通道，用于转速信号比例输出。
图形化组态：通过专用软件配置继电器逻辑和监测参数，支持激励型/非激励型继电器模式。
通信与扩展
冗余网络接口：支持标准工业协议（如Modbus、EtherCAT），可通过以太网或串口与上位机通信。
三、技术参数
参数类别规格
电源类型通用交流（85-264 Vac rms）或高压直流（88-140 Vdc）
功耗典型值230W
工作温度-30°C至+65°C
存储温度-40°C至+85°C
防护等级IP65（部分模块）
输入通道速度输入：6通道；开关量/模拟量输入：32通道
继电器输出5个（4逻辑控制+1状态反馈）
逻辑执行时间≤2毫秒
