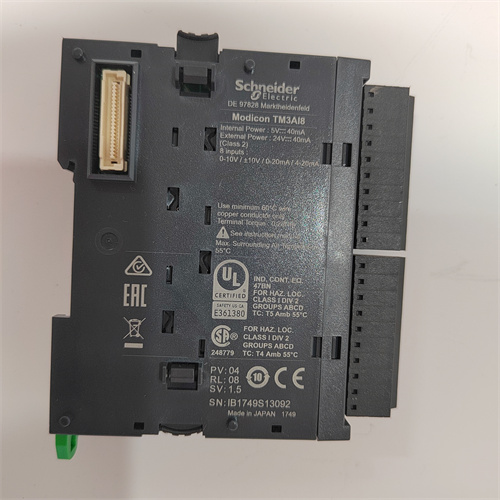

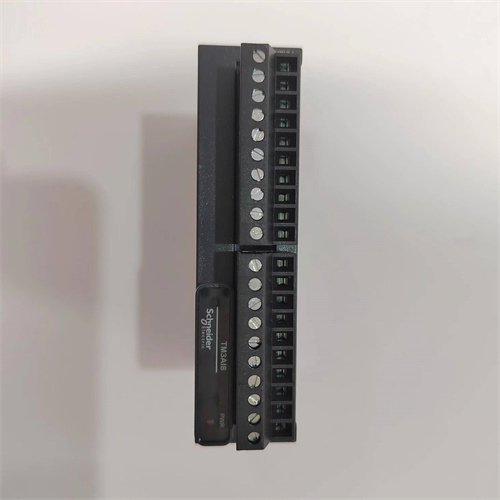

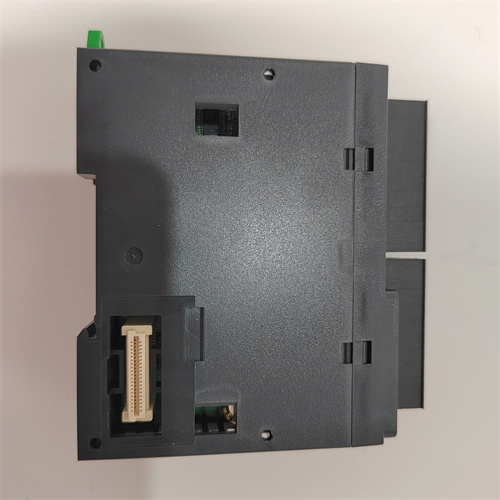

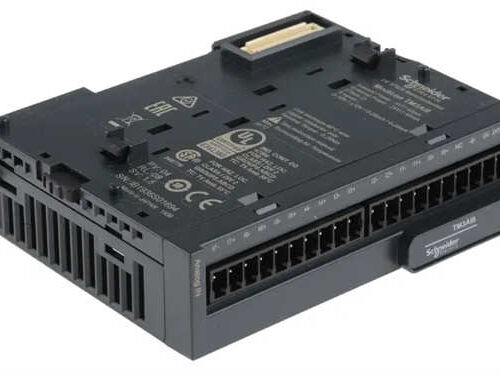

TM3AI8是施耐德电气（Schneider Electric）开发的8路模拟量输入模块，属于Modicon TM3系列PLC扩展模块，主要用于工业自动化控制系统的信号采集与处理。以下是其核心功能与技术参数的综合整理：

一、核心参数与硬件配置

输入通道与类型

通道数：8路独立模拟量输入，支持电流（4-20 mA、0-20 mA）和电压（0-10 V、-10-10 V）信号输入。

分辨率：12位（11位+符号位），确保高精度数据采集。

电气特性

输入阻抗：电流输入≤50Ω，电压输入≥1 MΩ。

转换时间：1 ms+1 ms/通道+1个控制器周期时间，支持快速响应。

过载保护：电压输入可承受13 V连续过载，电流输入可承受40 mA连续过载。

隔离与安全

隔离等级：输入与电源供电隔离1500 V AC，输入与内部逻辑隔离500 V AC。

防护等级：IP20（防尘防触电），适应工业环境。

物理规格

尺寸：90×23.6×70 mm，重量0.11 kg。

安装方式：DIN导轨安装（符合IEC 60715标准），支持顶帽类型TH35-15或TH35-7.5。

二、功能特性

数据处理能力

采样精度：绝对误差≤±1%满量程，温度漂移≤±0.01%FS/°C。

重复精度：±0.5%满量程，非线性误差≤±0.2%满量程。

环境适应性

工作温度：-10°C至55°C（垂直安装），-10°C至35°C（其他安装方式）。

抗干扰能力：符合IEC 61000-4-2至IEC 61000-4-8标准，支持电磁兼容与抗瞬时脉冲。

通信与兼容性

适用控制器：Modicon M221、M241、M251、M262系列PLC。

电缆要求：屏蔽双绞线，最大长度30米。

三、典型应用场景

工业过程控制

传感器信号采集（如温度、压力、流量等模拟信号）。

能源管理

电力系统监测（电压、电流实时分析）。

智能制造

机器人运动控制中的多通道传感器数据整合。

环境监控

工厂温湿度、空气质量等多参数同步检测。
