产品简要说明

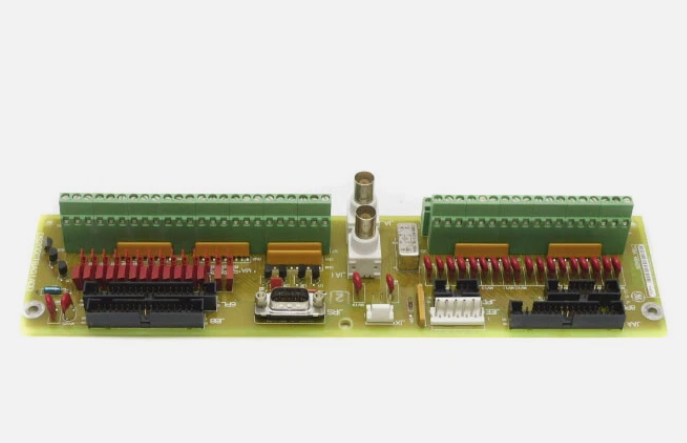

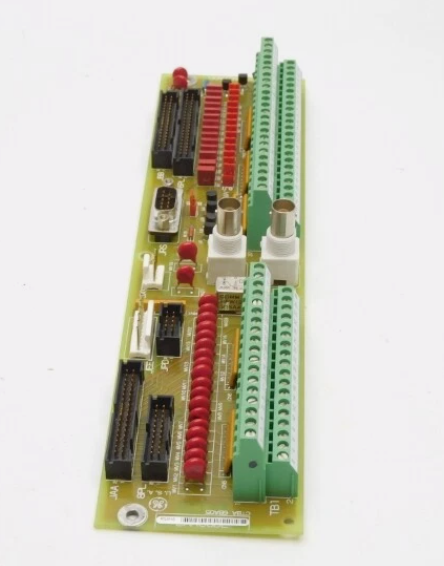

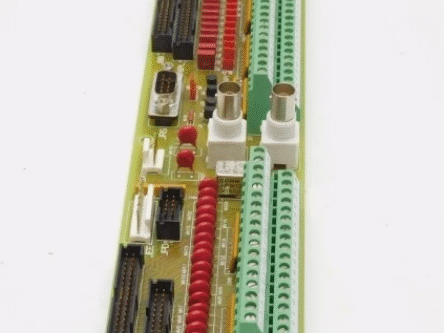

GE DS200PTBAG1BAA是通用电气（GE）推出的终端板（Protection Termination Board），专为燃气轮机、蒸汽轮机等工业控制系统设计。其核心功能包括：

信号隔离与保护：连接并隔离输入输出信号，提供过压、过流等基础保护功能

多协议通信：支持Modbus RTU、Profibus DP及RS-232/RS-485接口，适配复杂工业网络

宽温域运行：在-40°C至70°C环境下稳定工作，防护等级IP65

产品详细说明

1.硬件架构与核心组件

电源模块：

输入电压24V DC，最大功耗6.5瓦特，支持宽范围电源波动适应性

内置电源转换电路，提供系统所需稳定电压

信号处理单元：

输入支持0-20mA、4-20mA电流信号，输出支持0-10V、1-5V电压信号

处理速度响应时间≤10ms，输入精度±0.1%，输出精度±0.2%

接口设计：

三个10针垂直排针连接器，两个72线接线端子，支持高速信号传输

板载RAM存储，用于临时数据缓存与逻辑控制

2.功能特性与工业适配性

保护功能：

监控过速磁性拾取器、火焰探测器、母线电压等关键参数，触发安全保护动作

内置过压/过流保护电路，防止信号异常导致设备损坏

通信扩展性：

支持Modbus、Profibus DP等工业协议，可接入GE Mark VIe控制系统

RS-485接口支持全双工通信，最大传输距离1200米（双绞线）

环境适应性：

湿度范围5%-95%（非凝结），防尘防水等级IP65

抗振动能力：5-500Hz频段内振动幅值≤10g

技术规格:GE DS200PTBAG1BAA

参数项规格描述

电源24V DC，最大功耗6.5W

信号输入0-20mA/4-20mA电流信号，精度±0.1%

信号输出0-10V/1-5V电压信号，精度±0.2%

通信协议Modbus RTU、Profibus DP、RS-232/RS-485

工作温度-40°C至70°C

防护等级IP65

核心价值与性能亮点

1.高可靠性与安全性

工业级防护设计：IP65防护等级与宽温域运行能力，适配恶劣工业环境

多层保护机制：信号隔离+硬件保护+软件逻辑控制，降低系统故障风险

2.灵活通信扩展

协议兼容性：支持Modbus、Profibus DP等主流工业协议，适配GE Mark VIe、DCS等控制系统

接口丰富性：多连接器设计支持高速信号传输与模块化扩展

3.精准信号处理

高精度信号转换：输入/输出精度分别达±0.1%和±0.2%，满足燃气轮机控制对数据准确性的严苛要求

实时响应能力：10ms级处理速度，确保关键参数监控无延迟

应对挑战，创造价值

1.复杂信号干扰问题

案例：某燃气电厂使用DS200PTBAG1BAA集成火焰探测器信号，通过硬件隔离与软件滤波技术，将误报率降低至0.1%

2.老旧系统升级需求

案例：某钢铁厂将原有模拟信号终端板替换为DS200PTBAG1BAA，通过Profibus DP协议实现与新DCS系统无缝对接
