NI 9178产品详细说明
产品概述

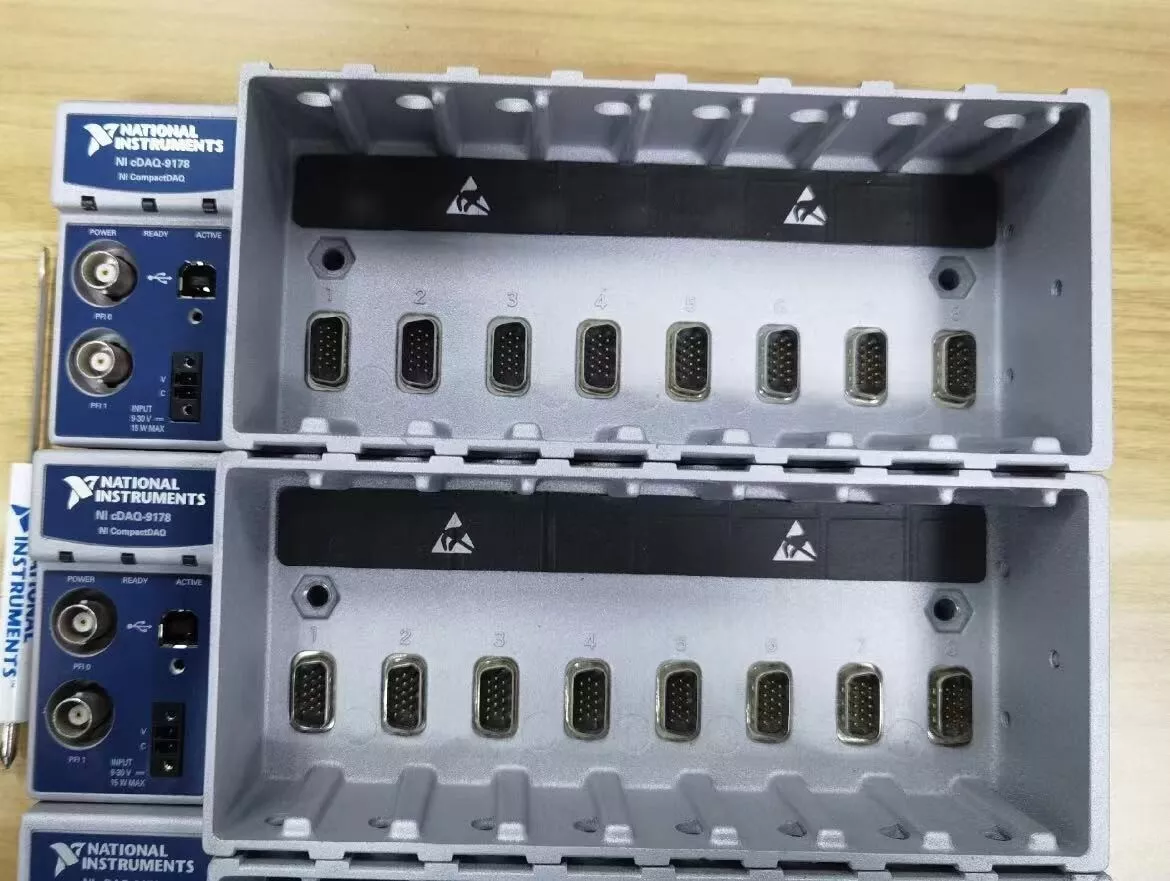

NI 9178是美国国家仪器（National Instruments）推出的八槽CompactDAQ USB机箱，专为高精度数据采集与工业控制设计。其模块化架构支持多种C系列I/O模块扩展，适用于混合信号测量、实时控制及分布式测试系统构建。
核心参数与功能
硬件架构
-卡槽数量：8个C系列I/O模块插槽，支持灵活配置模拟输入/输出、数字I/O、计数器/定时器等功能模块。
-供电能力：总功率15W，输入电压范围9V-30V，需搭配区域电源线使用。
模拟信号处理
-输入性能：
-FIFO缓冲区容量：每插槽最多存储127个样本；
-定时精度：采样率±50ppm，分辨率12.5纳秒。
-输出性能：
-硬件定时任务支持16通道同步输出；
-最大更新速率：多通道下可达1.6 MS/s（板载再生模式）。
数字信号与计数器
-数字波形FIFO：
-输入（DI）：每插槽127样本；
-输出（DO）：插槽1-4为2,047样本，插槽5-8为1,023样本（若任一模块安装于5-8槽，则全部插槽统一为1,023样本）。
-计数器资源：内置4个32位通用计数器/定时器，支持脉冲频率测量、编码器接口等应用。
同步与通信
-通过内置BNC连接器实现时钟与触发信号共享，支持多机箱同步；
-即插即用USB接口，兼容Windows实时系统及主流编程环境（如LabVIEW）。
环境适应性
-工作温度：-20°C至55°C，最大工作海拔5,000米；
-物理尺寸：25.4cm（长）×8.81cm（宽）×5.89cm（高），重量878g，适合桌面或机架安装。
典型应用场景
工业自动化：多传感器数据采集与实时控制（如振动监测、压力反馈）。
科研实验：高频信号采集（如声学测试）与波形生成（支持周期性/非周期性模式）。
混合测量系统：结合模拟I/O与数字计数器，构建复杂测试平台（如电机控制+位置编码）。
