一、产品定位
类型：PXI矩阵开关模块，属于NI的Switch Executive系列，支持多通道信号路由。
应用场景：自动化测试、数据采集、信号监测、半导体测试、航空航天测试等需要高密度信号切换的场景。
二、核心功能与特性
矩阵配置
通道数：支持多种配置，常见为8×32矩阵（8行32列），可扩展至更大规模。
信号类型：兼容模拟和数字信号，支持电压、电流、射频（RF）等信号切换。

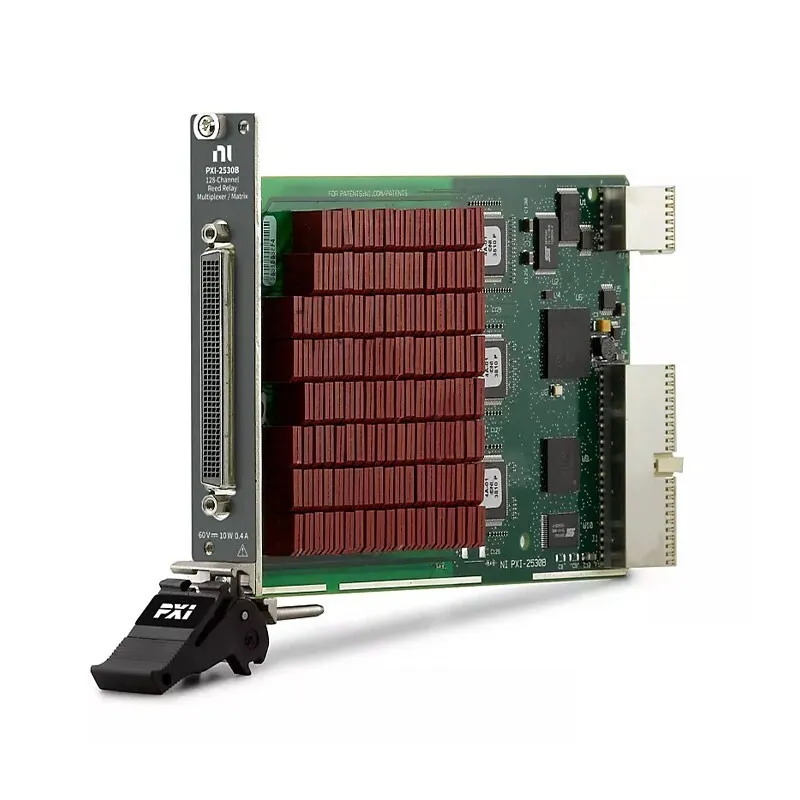

带宽：高频型号（如PXI-2530B HF）支持高达1.5 GHz的带宽，适用于射频测试。
切换性能
切换速度：快速切换时间（通常<10 ms），适合高速测试需求。
隔离电阻：高隔离电阻（>100 MΩ），减少信号串扰。
耐压能力：支持高电压（如±150 V DC），适应多种信号电平。
软件支持
驱动兼容性：全面支持NI LabVIEW、TestStand、C/C++、.NET等开发环境。
Switch Executive软件：提供图形化配置工具，简化矩阵路由设计，支持自定义开关拓扑。
API集成：通过NI-SWITCH驱动和NI-DAQmx（如适用）实现无缝集成。
机械与电气特性
PXI标准：符合PXI规范，支持3U尺寸，可插入PXI机箱与其他模块协同工作。
触发功能：支持外部触发输入/输出，实现多模块同步操作。
散热设计：优化散热结构，确保长时间稳定运行。
三、技术规格（以8×32矩阵为例）
参数详情
通道数8行x 32列（可定制）
最大电压±150 V DC（具体型号可能不同）
最大电流1 A（每通道）
切换寿命>100万次（典型值）
连接器类型高密度DIN或SMB（射频型号）
尺寸3U PXI模块（标准尺寸）
功耗<15 W（典型值）
四、典型应用场景
半导体测试：切换多个DUT（被测器件）与测试仪器（如源表、频谱分析仪）。
航空航天测试：路由传感器信号至数据采集系统，支持多通道同步监测。
自动化生产线：快速切换不同产品测试路径，提升测试效率。
射频测试：通过高频矩阵路由射频信号至网络分析仪或频谱仪。
五、优势与价值
灵活性：通过软件配置即可改变信号路由，无需物理改动硬件。
高密度：单模块支持多通道切换，节省机箱空间。
可靠性：NI品牌保障，经过严格测试，适合关键任务应用。
生态系统：与NI其他硬件（如PXI控制器、数据采集卡）无缝集成，降低系统复杂度。
