一、产品定位

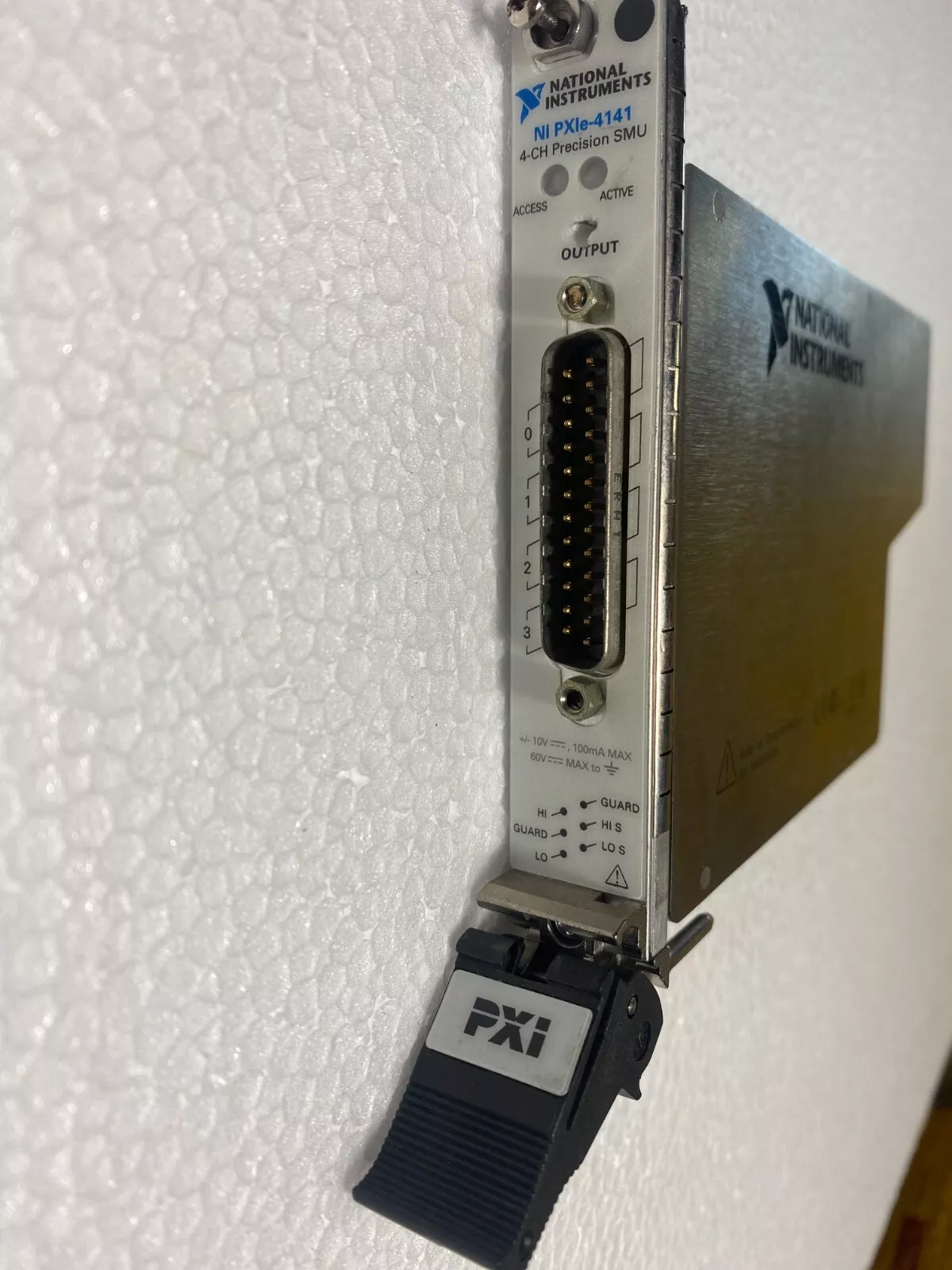

类型：PXI Express四通道SMU模块，支持源和测量电压/电流。
应用场景：
半导体器件测试（如晶体管、二极管、MOSFET特性分析）。
集成电路（IC）验证与生产测试。
材料科学研究（如纳米材料、光伏电池、传感器测试）。
电池充放电测试与建模。
高精度数据采集与信号监测。
二、核心功能与特性
四通道独立控制
每个通道可独立配置为电压源、电流源、电压测量或电流测量模式。
支持并行测试，显著提升测试吞吐量。
高精度源与测量
电压源范围：±200 V（最大），分辨率100μV。
电流源范围：±1 A（最大），分辨率100 fA（高精度模式）。
测量精度：
电压测量：±(0.03%+100μV)。
电流测量：±(0.05%+10 pA)（高精度模式）。
低噪声：支持纳安级电流测量，适合弱信号检测。
高速动态响应
电压/电流切换速度：<10μs（典型值），适用于快速脉冲测试。
采样率：每个通道最高1.8 MS/s（可配置），支持实时信号监测。
灵活的触发与同步
支持PXI Express多模块同步，触发延迟<100 ns。
可通过软件或硬件触发（如TTL信号）与其他仪器（如示波器、脉冲发生器）协同工作。
内置保护功能
过压/过流保护（OVP/OCP），防止损坏被测器件（DUT）。
隔离通道设计，减少通道间串扰。
三、技术规格
参数详情
通道数4个独立通道
电压源范围±200 V（最大），分辨率100μV
电流源范围±1 A（最大），分辨率100 fA（高精度模式）
电压测量范围±210 V（最大），精度±(0.03%+100μV)
电流测量范围±1.05 A（最大），精度±(0.05%+10 pA)（高精度模式）
采样率单通道最高1.8 MS/s，多通道可配置
触发延迟<100 ns（硬件触发）

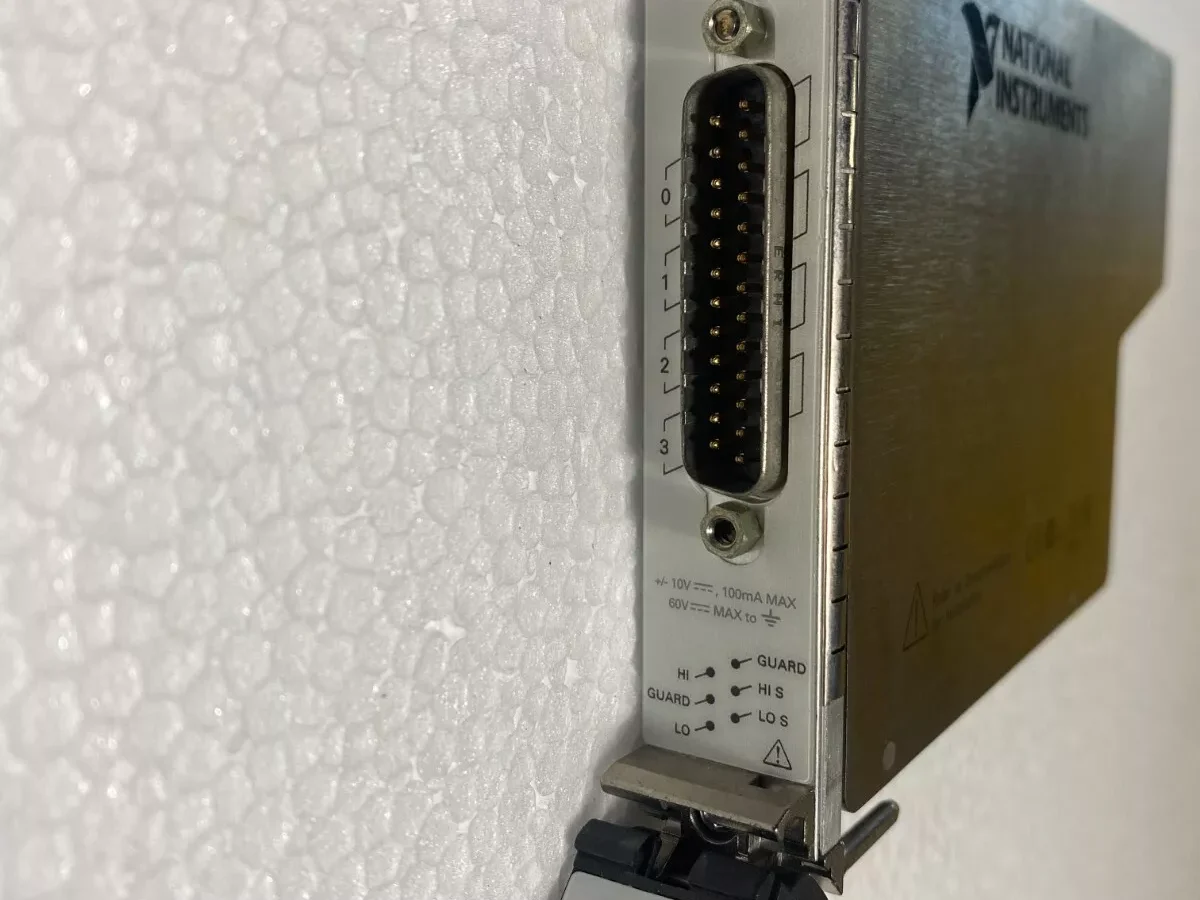

连接器类型高密度Triax或SMB（根据型号）
尺寸PXI Express单槽模块（3U高度）
功耗<25 W（典型值）
工作环境温度0°C至55°C
四、软件支持
驱动与API
NI-DCPower驱动：提供LabVIEW、C/C++、.NET等语言的API，简化编程。
NI-DAQmx兼容性：支持与数据采集卡无缝集成。
测试开发环境
LabVIEW：通过图形化编程快速构建测试序列。
TestStand：管理测试流程，支持多模块并行测试。
Switch Executive：与矩阵开关模块协同，实现复杂信号路由。
半导体测试软件
NI Semiconductor Test System(STS)：针对晶圆测试和封装测试优化的解决方案。
五、典型应用场景
半导体器件特性分析
测试晶体管、二极管、MOSFET的I-V曲线。
测量纳米级器件的漏电流和阈值电压。
电池测试
充放电循环测试，分析电池容量和内阻。
建模电池动态响应（如脉冲充放电）。
材料科学研究
光伏电池效率测试（I-V曲线测量）。
纳米材料电导率表征。
