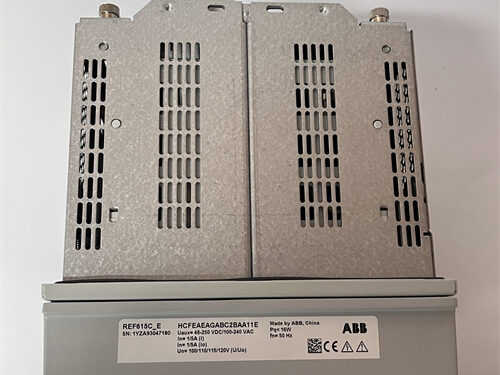

ABB REF615D是专为中低压配电系统设计的多功能馈线保护测控装置,作为ABB Relion®615系列产品家族的重要成员,提供全面的保护、控制、测量和监视功能,特别适用于工业配电系统和公用变电站的架空线路及电缆馈线保护12。
一、核心概述
1.产品定位与基本特性
产品类型:馈线保护和测控装置,专为配电网中架空线和馈线单元提供主保护
适用范围:公用变电站和工业配电系统,包括辐射状、环状和网状配电网络,无论有无分布式发电
核心优势:集成保护、控制、测量和监视功能于单一装置,提供紧凑型多功能解决方案
设计标准:根据IEC 61850标准全新研发,支持站内设备互操作与水平通信,无需附加通信模块
应用灵活性:既可作为架空线和馈线的主保护,也可作为变压器等设备的后备保护
2.产品系列定位
所属系列:ABB Relion®615产品系列的成员,与REF615(标准馈线保护)、RED615(线路差动保护)、REM615(电机保护)等产品同属一个家族
结构特点:紧凑和易拆卸设计,便于安装和维护,适合空间有限的柜体
人机界面:大液晶显示屏,支持单线图显示,可通过本地或Web浏览器访问,支持中文界面

二、REF615D特有功能与配置
1.标准配置特点
配置类型:REF615D属于无方向过流保护和接地保护、断路器状态监视(可选RTD)的标准配置
保护功能:提供非方向性过流保护和接地故障保护,适用于不需要方向判断的简单配电网络
监视功能:具备断路器状态监视功能,可选配RTD(电阻温度检测)模块用于温度监测
适用场景:特别适合辐射型配电网络和简单环网,以及不需要方向判断的保护场合3
2.核心保护功能
过流保护:提供非方向性过流保护,包括低定值段和高定值段,可检测相间短路和严重过载
接地故障保护:支持非方向性接地故障保护,适用于中性点不接地、电阻接地和补偿性接地系统
断路器监视:提供断路器状态监视功能,包括跳闸回路监视、合闸回路监视和断路器位置状态
可选功能:可选配RTD温度监测功能,用于监测关键设备的温度状态
3.通信与互操作性
支持协议:IEC 61850(包括GOOSE和IEC 61850-9-2)、Modbus、DNP3、IEC 60870-5-103
通信能力:支持站内以太网通信,可与其他IED设备进行高效数据交换
配置工具:通过PCM600管理软件进行参数配置和逻辑编程,支持信号矩阵和应用配置功能
三、技术参数与规格
1.电气参数
额定电压:100-240V AC/DC
电流输入:1A/5A可配置
操作温度:-25℃~+70℃
防护等级:IP40(面板IP52)
通信接口:2×以太网(61850),1×RS485
