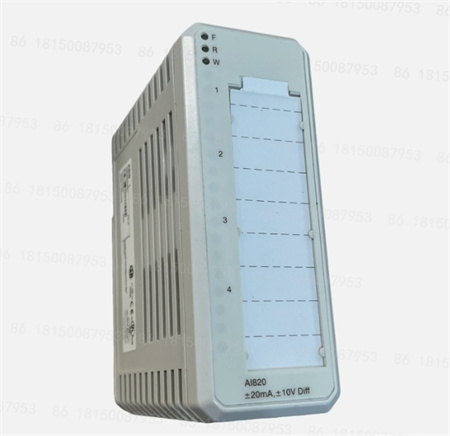

ABB AI820是一款高性能差分模拟量输入模块，具有4个通道、14位分辨率和广泛的测量范围，专为工业自动化控制系统设计，可处理电流和电压信号并支持HART通信。
一、核心功能与技术特点
1.基本功能
多通道输入：AI820提供4个差分双极电流/电压输入通道，每个通道可配置为电压或电流输入模式12。
宽测量范围：支持-20…+20 mA、0…20 mA、4…20 mA电流输入和-10…+10 V、0…10 V、2…10 V、-5…+5 V、0…5 V、1…5 V d.c.电压输入12。
高精度测量：具备14位分辨率加符号，确保测量结果的精确性，最大误差仅为0.1%12。
HART通信支持：输入端可承受HART通信，便于与智能变送器进行数据交换12。
2.保护与隔离特性
过压保护：输入分流电阻保护，可承受30 V直流电压的故障输入12。
电流保护：250Ω电流检测电阻器提供临时保护，额定电流约为5瓦，防止意外连接24V电源造成的损坏12。
全面隔离：所有4个通道与模块总线完全隔离，共模电压输入可达50 V直流12。
绝缘性能：额定绝缘电压50 V，绝缘测试电压500 V（交流），确保在恶劣工业环境中的安全运行12。
3.性能指标
输入阻抗：
电压输入端：200kΩ±25%（普通模式），800kΩ±25%（正常模式）
电流输入时：250Ω
抗干扰能力：
CMRR（50 Hz,60 Hz）：80 dB(>60 d.c.)
NMRR（50 Hz,60 Hz）：33 dB
温度稳定性：
电流最大值温度漂移：50 ppm/°C
电压最大值温度漂移：70 ppm/°C
响应速度：更新周期时间（所有四个通道）<26 ms，输入滤波器上升时间40 ms
功耗：
24 V（模块总线）：70 mA
5 V（模块总线）：80 mA
功率耗散：1.7W
