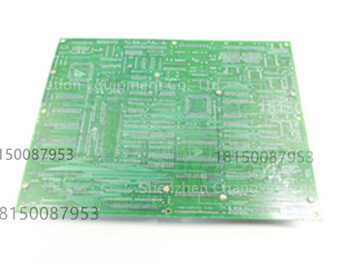

GE DS200FCGDH1ABA是Speedtronic Mark V系列的LCI门极分配与状态板（FCGD板），核心用于6脉冲相控非反转桥的SCR触发信号分配、桥臂状态反馈解码及桥路反馈信号处理，适配燃气/蒸汽轮机的LCI（负载换相逆变器）控制，保障功率变换的精准与安全。以下为结构化详情：
核心参数与基本信息
项目详情
制造商通用电气（GE）
型号DS200FCGDH1ABA
产品系列Speedtronic Mark V DS200/LCI控制
产品类型Gate Distribution and Status Board（FCGD板）
原产国美国
核心用途SCR触发信号解码与分配、桥臂状态反馈、桥路电压/电流/频率反馈处理
典型应用燃气/蒸汽轮机LCI系统，适配6脉冲相控非反转桥，实现功率变换的精准控制与状态监测
工作电压24 VDC（VME背板供电）
PCB规格6U VME尺寸（233.7×160 mm），6层板，双面表贴元件
PCB涂层工业级三防涂层，耐受高温、振动、潮湿等工况
冗余适配兼容LCI系统双冗余配置，支持桥臂状态交叉校验
工作温度-40°C～+85°C
连接器配置VME背板连接器、光纤接口（连接桥臂）、测试点
LED指示灯IMOK运行状态指示灯，故障时熄灭
重量约0.3 kg
核心元件信号解码电路、门极驱动接口、反馈信号调理模块、状态监测芯片
核心功能与信号支持
触发信号处理：从DSPC数字信号处理板接收SCR触发数据，解码后向各桥臂分配单元门极信号，触发响应≤5μs。
状态反馈解码：接收各桥臂的多路复用单元状态信号，解析短路、过流、换相失败等故障信息，反馈至DSPC。
桥路反馈调理：对桥路电压、电流、频率、过流、接地故障等反馈信号进行缩放与处理，提供精准的状态数据用于系统控制与诊断。
故障监测与告警：通过IMOK指示灯显示板卡运行状态，故障时快速告警，支持VME背板通信上报故障码。
通信协同：通过VME背板与DSPC板通信，通过光纤与桥臂连接，保障信号传输的抗干扰性与可靠性。
接口与连接
连接器/部件用途
VME背板连接器与DSPC板通信，接收触发数据并上报状态信息
光纤接口连接6脉冲桥各桥臂，传输门极触发信号与接收单元状态信号
测试点用于现场调试与故障排查，测量触发脉冲、反馈信号电平
IMOK LED指示灯显示板卡自检与运行状态，正常时点亮，故障时熄灭
