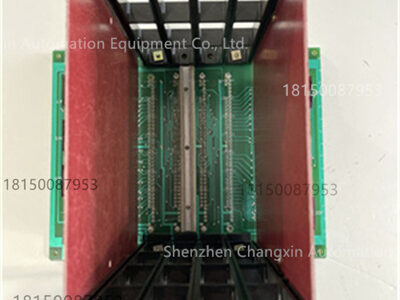

GE DS200TCQAG1BGD是Speedtronic Mark V系列的RST模拟I/O板（TCQA板），核心用于燃气轮机控制系统的模拟信号缩放、调理、采集与输出，适配温度、压力、流量等工业信号，是Mark V系统模拟信号处理的核心部件，保障涡轮控制与保护功能的精准执行。以下为结构化详情：
核心参数与基本信息
项目详情
制造商通用电气（GE）
型号DS200TCQAG1BGD
产品系列Speedtronic Mark V DS200
产品类型RST模拟I/O板（TCQA板）
原产国美国
核心用途模拟信号缩放、调理、采集与输出，适配多种工业传感器与执行器信号
典型应用燃气轮机控制系统中LVDT、伺服阀、热电偶、4-20mA、振动、继电器驱动、脉冲等信号处理
工作电压±15 VDC、5 VDC（由TCPS电源板供电），24 VDC（接口回路）
信号类型输入：热电偶、4-20mA、振动、LVDT、电压、脉冲；输出：4-20mA（最大200mA）、继电器驱动
PCB涂层工业级标准涂层，耐受高温、振动、潮湿等严苛工况
外形尺寸343×229×89 mm（13.5×9×3.5英寸）
工作温度-40°C～+85°C
重量约1.36 kg（3 lbs）
连接器配置4个34针连接器、2个40针连接器、3个20针连接器（JKX/JKZ/JKY）、JE通信连接器、3PL信号连接器
硬件配置6个跳线（J1-J6，用于mA输出配置）、6个LED状态指示灯
冗余适配兼容Mark V三重模块冗余（TMR）控制架构
核心功能与信号处理
多类型信号调理：对LVDT位移、伺服阀驱动、热电偶温度、4-20mA过程信号、振动、继电器驱动、脉冲、电压等信号进行缩放、滤波与隔离处理，适配控制逻辑需求。
信号路由与通信：通过3PL连接器向STCA板写入信号，通过JE连接器与TCQC板交互发电机/线路信号，通过2PL连接器接收TCPS板供电并分配至控制核心。
输出配置灵活：通过J1/J2跳线选择mA输出回路，J5/J6跳线配置mA输出量程（最大20mA或200mA），适配不同执行器驱动需求。
状态监测与诊断：6个LED指示灯显示电源、通信、信号链路状态，支持故障快速定位；RS232测试端口（J7）用于板卡调试与故障排查。
系统协同：与TCPS电源板、TCQC板、STCA板、I/O端子板协同工作，构建完整模拟信号处理链路。
接口与连接
连接器/部件用途
4个34针+2个40针连接器连接I/O端子板，接收/发送模拟信号
3个20针连接器（JKX/JKZ/JKY）连接信号传输排线，与系统其他板卡交互
JE连接器与TCQC板通信，传输发电机/线路信号
3PL连接器向STCA板写入信号，完成系统信号路由
2PL连接器接收TCPS板供电，分配至控制核心
LED指示灯显示电源、通信、信号链路状态，故障告警
跳线J1-J6配置mA输出回路与量程，适配不同执行器需求
RS232测试端口（J7）用于板卡调试、信号校验与故障排查
硬件配置与操作提示
供电与通信：由TCPS电源板提供±15 VDC、5 VDC电源，通过2PL连接器分配，确保信号处理稳定。
跳线配置：J1/J2选择mA输出回路，J5/J6配置输出量程（20mA/200mA），需根据执行器参数正确设置。
状态诊断：LED指示灯异常时，优先检查电源、连接器与信号链路，可通过RS232端口读取故障数据定位问题。
安全操作：插拔前断电，防止静电或残留电压损坏板卡元件；排线连接时做好标识，避免插错。
