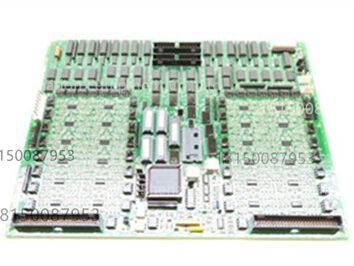

GE DS200TCQAG1BED是Speedtronic Mark V系列的TCQA型RST模拟I/O板，核心用于燃气轮机控制系统的模拟信号调理、采集与输出，适配LVDT、热电偶、4-20mA等信号，是Mark V系统模拟信号处理的关键部件，保障涡轮控制与保护精准执行。以下为结构化详情：
核心参数与基本信息
项目详情
制造商通用电气（GE）
型号DS200TCQAG1BED
产品系列Speedtronic Mark V DS200
产品类型RST模拟I/O板（TCQA板）
原产国美国
核心用途模拟信号缩放、调理、采集与输出，适配多种工业传感器与执行器信号
典型应用燃气轮机控制系统，处理LVDT位移、伺服阀驱动、热电偶温度、4-20mA过程信号、振动、继电器驱动、脉冲等信号
工作电压±15 VDC、5 VDC（TCPS电源板供电），24 VDC（接口回路）
信号类型输入：热电偶、4-20mA、振动、LVDT、电压、脉冲；输出：4-20mA（最大200mA）、继电器驱动
PCB涂层标准工业涂层（Normal Coating），耐受严苛工况
外形尺寸343×229×89 mm（13.5×9×3.5英寸）
工作温度-40°C～+85°C
重量约1.36 kg（3 lbs）
连接器配置4个34针连接器、2个40针连接器、3个20针连接器（JKX/JKZ/JKY）、JE通信连接器、3PL信号连接器
硬件配置6个跳线（J1-J6，mA输出配置）、6个LED状态指示灯
冗余适配兼容Mark V三重模块冗余（TMR）控制架构
LED指示灯电源、通信、信号链路状态，支持故障快速定位
版本信息功能版本B/E，版图版本D，标准装配
核心功能与信号处理
多类型信号调理：对LVDT位移、伺服阀驱动、热电偶温度、4-20mA过程信号、振动、继电器驱动、脉冲、电压等信号进行缩放、滤波与隔离处理，适配控制逻辑需求。
信号路由与通信：通过3PL连接器向STCA板写入信号，通过JE连接器与TCQC板交互发电机/线路信号，通过2PL连接器接收TCPS板供电并分配至控制核心。
输出配置灵活：J1/J2跳线选择mA输出回路，J5/J6配置输出量程（20mA/200mA），适配不同执行器驱动需求。
状态监测与诊断：6个LED指示灯显示电源、通信、信号链路状态，支持故障快速定位；RS232测试端口（J7）用于板卡调试与故障排查。
系统协同：与TCPS电源板、TCQC板、STCA板、I/O端子板（R1/R2/R3核心）协同，构建完整模拟信号处理链路。
