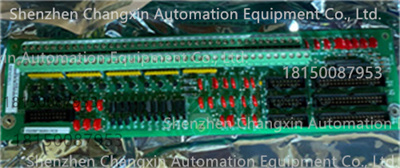

GE DS200TCTSG1AFE是Speedtronic Mark V燃气/蒸汽轮机控制系统的单通道跳闸板（Simplex Trip，TCTS），核心用于故障工况下触发快速安全停机，适配Mark V单冗余安全回路，内置12个插件式跳闸继电器与多规格信号接口，保障透平在超速、超温、振动超限等异常时可靠切断燃料/蒸汽供应，非冗余单通道设计，与ABB后缀型号功能一致，差异主要在生产批次与PCB涂层细节。以下为结构化详情：
核心参数与基本信息
项目详情
制造商通用电气（GE）
型号DS200TCTSG1AFE
产品系列Speedtronic Mark V
产品类型单通道跳闸板（Simplex Trip Board，TCTS）
核心用途接收故障信号（转速/温度/振动等），驱动跳闸继电器，触发机组紧急停机，适配单冗余安全架构
典型应用燃气/蒸汽轮机超速保护、超温停机、润滑油压低保护、振动超限停机等安全回路
核心部件12个插件式跳闸继电器、信号隔离模块、故障诊断电路
通信接口50‑pin背板连接器（ARCNET总线通信）、硬接线I/O接口
供电电压±5 VDC、+24 VDC（系统背板供电，符合Mark V电源规范）
外形尺寸标准Mark V板卡尺寸，约360×180×30 mm（适配对应核心插槽）
工作温度0°C～+60°C
重量约0.75 kg（1.65 lbs）
PCB涂层标准涂层（Normal Coating），适配工业湿热环境
安装方式卡入式（对应核心插槽），螺丝固定
指示灯侧置LED（电源PWR、跳闸TRIP、故障FAULT）
冗余类型单通道（Simplex），无冗余设计
接口配置3个16‑pin（JDR/JDS/JDT）、2个12‑pin（JN/JM）信号连接器
核心功能与保护逻辑
跳闸信号处理：接收24 VDC开关量/模拟量阈值故障信号，以及LDCC主处理器的数字跳闸指令，经光电隔离后驱动跳闸继电器，响应时间≤10 ms。
安全回路独立控制：内置独立跳闸逻辑，不受主控制程序干扰，故障时快速输出停机指令至燃料阀、蒸汽阀等执行机构。
状态监测与诊断：LED实时显示板卡电源、跳闸状态、通信状态，通过ARCNET总线上传故障信息至HMI，便于定位问题。
信号隔离保护：输入/输出信号光电隔离，防止外部干扰影响跳闸回路可靠性，保障保护动作准确性。
