核心定位

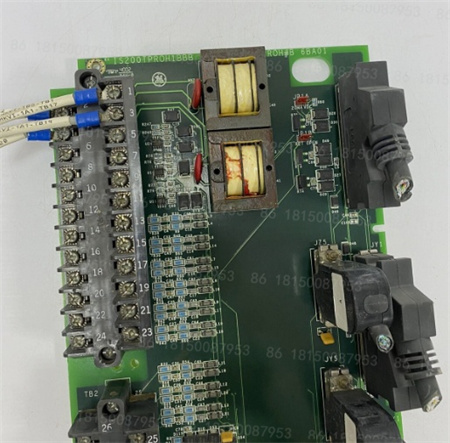

GE IS200TPROH1BBB是通用电气(GE)为其Mark VIe燃气轮机和蒸汽轮机控制系统设计的一个关键电路板组件。它属于GE能源部门Speedtronic™系列控制系统的一部分,是Mark VIe控制架构中的保护继电器输出模块。
重要提示:这个型号是燃气轮机/蒸汽轮机控制专用的安全关键型输出模块,用于执行紧急停机等保护功能,而非通用工业输出模块。
详细产品信息
1.产品名称与功能
板卡名称:保护继电器输出板或跳闸继电器输出接口板。
型号解析:
IS200:标识其为Mark VIe系列I/O或接口模块。
TPRO:功能代码。TPRO通常代表Trip Protect Relay Output,即跳闸保护继电器输出。这是其核心功能。
H1B:表示特定的硬件版本、修订等级和可能的配置。
BB:通常表示板卡的硬件配置、功能选项或制造商代码。
核心功能:
保护命令输出:接收来自Mark VIe控制器(如TMR控制器)的跳闸/保护逻辑运算结果,驱动大容量、高可靠性的外部保护继电器,最终切断燃料、打开泄压阀等,实现紧急停机(ESD)。
信号隔离与放大:将控制系统的低电平逻辑信号(如24V DC)转换为能够可靠驱动外部中间继电器或跳闸线圈所需的信号。
状态反馈与诊断:监测自身输出回路和所连接的外部继电器状态,并将健康状态反馈给控制器,实现完整的回路监视。这是安全系统“故障安全”设计的关键。
测试功能:通常支持在线测试功能,允许在不实际触发停机的情况下,验证输出回路(包括外部继电器)的完整性。


2.技术规格与特性
输出类型:通常是干接点(继电器触点)输出或高边开关输出,用于驱动外部24V DC或125V DC的中间继电器线圈。
高可靠性设计:
安全等级:设计符合燃机控制的高安全标准,用于执行安全关键功能。
诊断功能:具备输出通道的开路、短路、过载检测能力。
故障安全导向:设计确保在模块自身故障(如失电、内部故障)时,输出会导向一个预定义的安全状态(通常是“断开”或“失电跳闸”)。
与系统集成:
该模块插入Mark VIe的I/O机架或保护机架中。
与Mark VIe的保护控制器(如<TOOL>板卡)通过高速背板总线或专用总线紧密通信。
输出直接连接到外部保护继电器柜中的大功率跳闸继电器。
