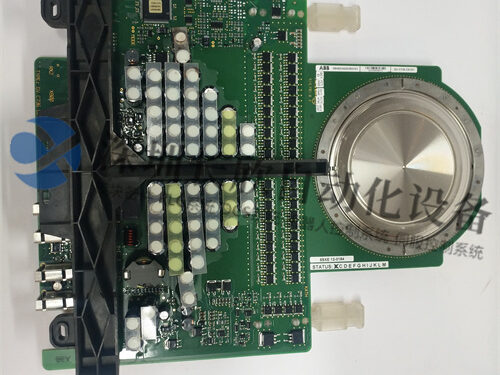

ABB 5SHY35L4503(含3BHB004693R0001、3BHB004692R0002、5SXE01-0127)是一套高压大功率IGCT(集成门极换流晶闸管)功率模块总成,用于高压变频、电力传输、工业传动等大功率电力电子场景。
一、型号与组件说明
这组编号对应同一套IGCT功率模块的不同标识:
5SHY35L4503:核心IGCT芯片/模块主型号(非对称型IGCT)
3BHB004693R0001:模块控制板/驱动板(GVC732 AE01)
3BHB004692R0002:功率单元底板/接口板
5SXE01-0127:模块系统/软件版本标识
二、核心参数(5SHY35L4503)
表格
参数规格
器件类型非对称IGCT(Integrated Gate-Commutated Thyristor)
额定电压3500 V
额定电流3500 A
开通时间≤2.5μs
关断时间≤10μs
结温范围-40°C~+125°C
浪涌电流ITSM=32 kA
门极功耗≤52 W(500 Hz,1000 A,占空比0.5)
三、组件功能
5SHY35L4503(IGCT芯片)
高压大功率开关核心,实现快速、低损耗的大电流通断
适用于3–6 kV级高压变流器、SVG、高压变频器等
3BHB004693R0001(GVC732 AE01驱动板)
提供IGCT门极驱动信号、过流/过压保护、状态反馈
集成光纤通信接口,实现强电/弱电隔离
3BHB004692R0002(底板/接口板)
功率回路母排、散热接口、外部控制信号接入
提供模块安装固定与电气连接
