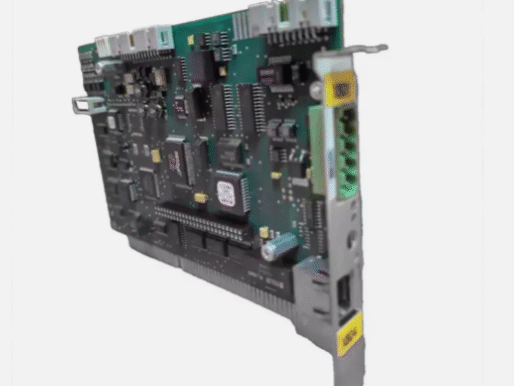

SST 5136-PFB-VME是Molex/Woodhead/SST出品的VME总线PROFIBUS DP通信接口卡,用于将VME工控机/控制器接入PROFIBUS网络,支持主站、从站、FDL多模式同时运行。
一、基础信息
表格
项目详情
订货型号5136-PFB-VME
品牌Molex/Woodhead/SST
总线类型VMEbus(6U,IEEE 1014,P1兼容)
通信协议PROFIBUS DP(主站/从站)、FDL(二层)、FMS客户端
核心处理器Intel 32-bit i960 RISC处理器
产品状态停产(EoL),备件市场流通
重量约0.5 kg
二、硬件与存储
本地RAM:512 KB 32-bit(协议处理专用)
共享RAM:256 KB(主机共享,支持线性/分页寻址)
Flash:512 KB(存储固件、配置、GSD文件)
供电:5V DC,最大950 mA
接口:标准PROFIBUS DB-9+Phoenix MSTB 2.5/5-ST-5.08端子
中断:软件可选1–7级,8位状态/ID应答释放
.
三、通信参数
波特率:9.6K/19.2K/93.75K/187.5K/500K/750K/1.5M/3M/6M/12M baud(全标准支持)
模式:DP主站、DP从站、FDL收发、FMS客户端(可同时运行)
地址空间:标准256 KB/短地址8字节
四、环境与机械
工作温度:0°C~+60°C
存储温度:-40°C~+85°C
尺寸:6U VME标准板卡
防护:柜内安装(无IP等级)
