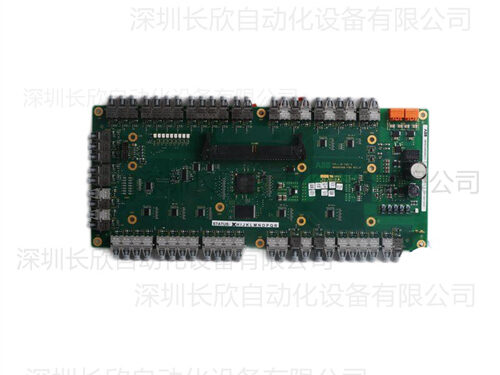

ABB DSDP140B(57160001‑ACX)计数板产品详情
ABB Advant OCS/S100 I/O系统专用高速脉冲计数板,集成3通道脉冲输入、2DI、4DO、1AO,最高80kHz计数,已停产,仅备件/翻新件供应
一、基础信息
表格
项目规格
型号DSDP140B
订货号57160001‑ACX(交换号:EXC57160001‑ACX)
产品类型计数板(Counter Board)/脉冲计数模块
所属系列ABB Advant OCS/S100 I/O系统
适用系统Advant OCS、Advant Master、MasterPiece 200/1、MOD 300
产品状态停产(Obsolete),主流为原厂翻新/第三方认证备件
产地瑞典
安装S100 I/O标准机架专用插槽
防护等级IP20
重量约0.44 kg
尺寸约350 mm(长)×255 mm(宽)×20 mm(高)
RoHS豁免(非RoHS合规)
二、核心功能与特性
3通道高速脉冲输入:支持增量式编码器/脉冲信号,最高计数频率80 kHz,适配高精度定位、转速/流量测量。
多功能集成:内置2路数字输入(DI)、4路数字输出(DO)、1路模拟输出(AO),一站式实现计数+控制+反馈。
光电隔离:脉冲输入/DI/DO与系统侧电气隔离(≥2500V AC/1min),抗强电磁干扰。
多模式计数:支持增量、减量、双向、周期测量、频率测量、位置锁存等模式。
状态指示:模块级LED指示电源、通信、计数状态与故障,便于快速诊断。
热插拔兼容:支持带电插拔,减少系统停机维护时间。
工业级环境:工作温度-20°C~+60°C,存储温度-40°C~+85°C,适配严苛工业现场。
灵活输出:AO支持0~+10V或0~±20mA,分辨率11位+符号,可直接驱动模拟仪表/执行器。
