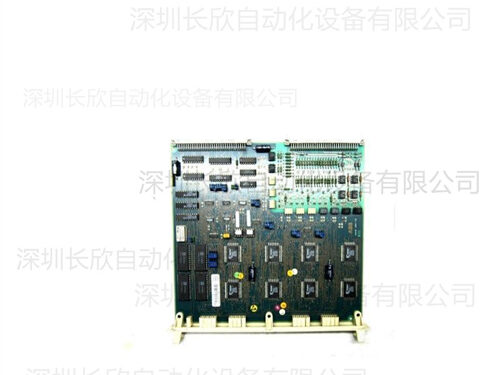

ABB DSDP170（57160001‑ADF）产品详情
ABB ACS880传动平台专用脉冲驱动板，负责PWM信号隔离、放大与IGBT门极驱动，为传动系统提供高精度、高抗扰的脉冲控制链路，当前为成熟期/现役备件
一、基础信息
表格
项目规格
型号DSDP170
订货号57160001‑ADF
产品类型脉冲驱动板/IGBT门极驱动板
所属系列ABB ACS880中压/大功率变频器传动平台
核心定位主控板与功率单元间的脉冲链路桥梁，实现PWM信号隔离驱动
生命周期状态成熟期/现役备件（Active Spare Part）
逻辑供电+24 V DC
安装传动单元背板固定，板对板连接器连接
重量约0.5 kg
尺寸约120×80×20 mm
防护/认证符合ACS880整机EMC与安全规范
二、核心功能与特性
高精度PWM驱动：接收主控板（RMIO/RDCU）PWM指令，完成隔离、放大与分配，驱动IGBT精准开关，降低转矩脉动与谐波。
强电气隔离：控制侧与功率侧高隔离设计，抵御功率回路高dv/dt、高di/dt干扰，保障控制系统安全稳定。
多重保护机制：集成DESAT退饱和检测、有源钳位、软关断、欠压锁定（UVLO），微秒级响应IGBT过流/短路故障。
光纤+电气双接口：光纤接口连接主控板，电气接口直连IGBT驱动板，适配不同传动架构布局。
状态实时反馈：LED指示电源、故障、通信状态，配合主控板实现故障诊断与预测性维护。
低损耗优化：优化IGBT开关轨迹，降低开关损耗，提升整机传动效率。
三、关键技术参数
表格
参数类别规格
核心功能PWM信号隔离、放大、分配；IGBT门极驱动
输入接口光纤通信（连接主控板）、电气PWM输入
输出驱动适配ACS880功率单元IGBT模块，峰值驱动电流满足米勒电容充放电需求
隔离等级高电气隔离，抵御功率侧电磁干扰
逻辑供电24 V DC
功耗典型<10 W
工作温度0°C～+55°C（参考整机规范）
存储温度-40°C～+85°C
防护等级传动整机适配防护标准
标价非实价，根据市场行情可适当议价出售
