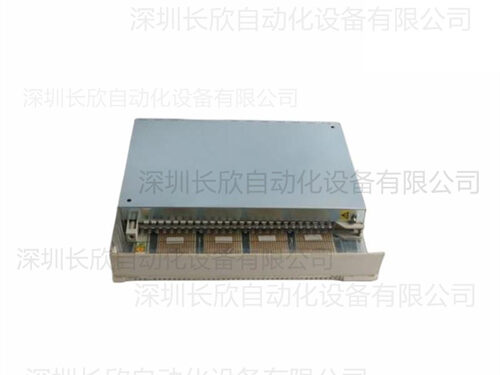

ABB DO610(3BHT300006R1)数字量输出模块产品详情
DO610(订货号3BHT300006R1)是ABB S600 I/O系列的32路24VDC非隔离型数字输出模块,单路最大输出200mA,适用于ABB Advant Master DCS及相关控制系统的直流负载驱动。
一、核心基础信息
表格
项目详情
型号与订货号DO610/3BHT300006R1
所属系列ABB S600 I/O(适配Advant Controller 110/160、Advant Master DCS)
模块类型32路数字量输出(DO),非隔离型
产品状态原厂已停产(Discontinued),市场以库存新件、翻新件、二手备件流通
输出规格24VDC,单路最大200mA
物理参数宽40 mm×高273 mm×深252 mm,净重约1.195 kg
安装方式标准机柜集成,适配S600 I/O机架
认证与合规符合工业标准,RoHS豁免(按欧盟指令2011/65/EU)
二、核心功能与特性
高密度输出:32路独立通道,集中输出能力强,适合大规模控制系统组网。
非隔离直流输出:24VDC通用电平,驱动小型直流负载(如电磁阀、指示灯、小型接触器线圈)。
抗干扰设计:金属外壳满足IP20防护,提升柜内抗电磁干扰能力,适配严苛工业环境。
状态与保护:内置浪涌抑制(适用于感性负载),支持通道级诊断,便于快速排查故障。
便捷接线:前端多端子接线设计,安装与维护高效。
三、关键技术参数
表格
参数类别规格详情
输出通道32路(DO0–DO31),非隔离
输出电压24 VDC(额定)
单路最大电流200 mA(持续)
漏电流(输出0状态)<0.5 mA
感性负载处理内部压敏电阻消磁
工作温度0°C~+60°C(工业宽温)
存储温度-25°C~+70°C
相对湿度5%–95%(无凝露)
背板保护10 A快速熔断器(UP3)
四、典型应用场景
石油化工、电力、冶金的DCS安全与过程控制系统
汽车制造、离散制造的自动化产线直流负载控制
楼宇与能源管理的设备启停、报警及阀门联动
需高密度数字输出的大型系统机柜集成
