ABB DSAI110（57120001-DP）模拟量输入模块产品详情

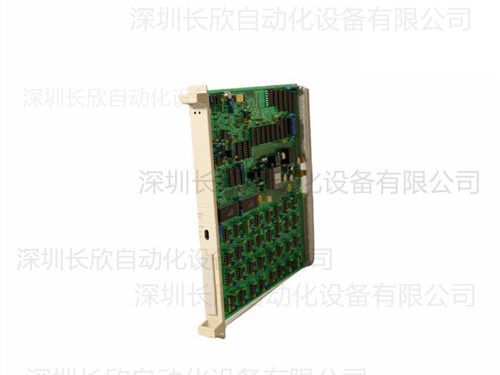

DSAI110（57120001-DP）是ABB Advant OCS/S100 I/O系列的32通道单端模拟量输入模块，支持±10V电压与±20mA电流信号，16位分辨率，精度0.4%，专为DCS系统高密度模拟信号采集设计，产品已停产ABB。
一、核心基础信息
表格
项目详情
型号/订货号DSAI110/57120001-DP
所属系列ABB Advant OCS/S100 I/O
兼容系统Advant Controller、Advant Master、800xA（需适配S100接口）
模块类型32通道**单端（Single‑ended）**模拟量输入（AI）
产品状态原厂已停产（Discontinued），市场以库存/翻新/二手备件流通ABB
信号类型电压：±10 VDC；电流：±20 mA
物理参数尺寸：360 mm×255 mm×10 mm；净重：0.45 kg
产地瑞典
合规认证CE、RoHS豁免（欧盟2011/65/EU）ABB
二、核心功能与特性
高密度信号采集：32通道单端输入，大幅提升DCS系统模拟量接入密度，适配大规模过程监控场景。
宽量程信号兼容：同时支持±10 VDC电压与±20 mA电流信号，可直接接入变送器、传感器等现场设备。
高精度转换：16位A/D分辨率，单端输入精度0.4%，满足工业过程控制的测量精度要求ABB。
工业级稳定性：宽温工作范围，抗电磁干扰能力强，适配石油、电力、冶金等严苛工业环境。
系统兼容性：原生适配ABB S100 I/O机架，可无缝集成于Advant OCS与800xA DCS系统。
三、关键技术参数
表格
参数类别规格详情
输入通道数32路，单端（非隔离）输入
电压信号范围±10 VDC
电流信号范围±20 mA
A/D分辨率16位
测量精度单端输入：±0.4%FSABB
供电电压24 VDC（背板供电）
工作温度0°C～+55°C
存储温度-25°C～+70°C
相对湿度5%–95%（无凝露）
隔离特性通道间无电气隔离（单端设计）
四、典型应用场景
石油化工、电力、冶金行业DCS系统的温度、压力、流量、液位等模拟量信号集中采集
制造业自动化产线的传感器数据实时监测
水处理、能源管理系统的过程参数监控
需高密度模拟量接入的老旧Advant OCS系统升级与维护
