ABB AO815（订货号3BSE052605R1）是S800 I/O系统配套的8通道4–20 mA模拟量输出模块，内置HART通信与完善诊断，专为AC 800M/System 800xA平台设计。
一、核心定位与型号

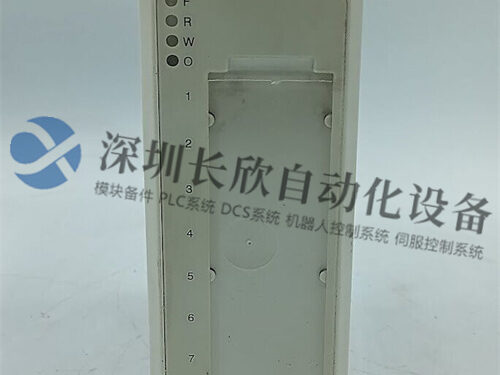

产品全称：ABB AO815 8通道HART模拟量输出模块
订货号：3BSE052605R1
所属系统：ABB S800 I/O、AC 800M控制器、System 800xA DCS
核心用途：向阀门、定位器、变频器、变送器等输出4–20 mA控制信号，同时通过HART实现设备参数读写与诊断
二、关键技术参数
1.信号与性能
表格
参数规格
通道数8通道（1组共地隔离）
输出信号4–20 mA（单极性）
分辨率12位（4096级）
精度±0.1%FS（满量程）
负载能力最大750Ω（12 V输出时）
更新速率≤1 ms
HART支持（点对点模式，需启用输出滤波）
隔离通道组对地50 V DC隔离
2.电气与物理
表格
参数规格
供电背板24 V DC（19.2–30 V DC）
功耗≤3 W
工作温度-25°C~+60°C
存储温度-40°C~+85°C
湿度5%–95%无凝露
防护IP20（柜内安装）
安装DIN导轨，热插拔
尺寸约29×119×84 mm
重量≈0.3 kg
端子单元适配TU810/TU812/TU814/TU830/TU833
3.诊断与保护
开路检测、短路保护、输出晶体管故障检测
模块自检、通道状态上报、校验和错误检测
支持800xA系统级诊断与事件记录
三、功能亮点
HART一体化：同一线缆同时传输4–20 mA控制信号与HART数字通信，无需额外布线
高精度输出：12位分辨率+±0.1%精度，满足精密调节需求
强诊断能力：实时监测通道状态，快速定位现场故障
热插拔设计：系统运行中可安全更换，不影响生产
宽温抗扰：工业级设计，适应电厂、石化、冶金等严苛环境
组态便捷：通过Control Builder快速配置，支持在线下载
