ABB CI522A（3BSE018283R1）是AC 800M控制器专用AF100冗余通信接口模块，用于连接S800 I/O与AF100现场总线，实现高可靠分布式控制通信。
一、核心定位与型号
型号：CI522A
物料号：3BSE018283R1
系列：ABB AC 800M/Advant Controller 400
类型：AF100冗余通信接口模块（S800 I/O总线桥）
核心功能：AC 800M CPU↔S800 I/O站↔AF100总线双向通信，支持冗余
二、关键技术参数（权威规格）
1.通信与总线
主协议：AF100现场总线（ABB专用高速总线）
波特率：1.5 Mbps（固定）
最大电缆长度：100 m（双绞线）
拓扑：菊花链/星型
S800 I/O接口：2组S800连接器，连接本地/远程I/O站
AF100接口：2组AF100连接器（冗余通道）
冗余：硬件冗余（双模块热备），无扰切换

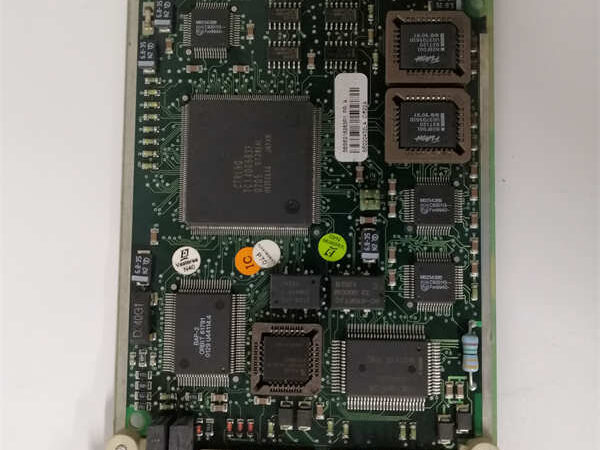

CI522A 3BSE018283R1
2.电气与供电
供电：由AC 800M背板提供+5 V/±15 V，无需外接电源
功耗：≤5 W
隔离：通道间、总线间2500 V AC隔离
3.物理与环境
尺寸：27 mm（高）×120 mm（宽）×265 mm（深）
重量：约0.2 kg
安装：AC 800M机架标准槽位（CPU右侧）
防护：IP20（控制柜内安装）
工作温度：0°C~+60°C
存储温度：-40°C~+85°C
湿度：5%–95%RH（无凝露）
MTBF：>200,000小时
4.兼容性
控制器：AC 800M全系列（PM860/PM861/PM864/PM865/PM866）
I/O系统：S800 I/O（AI/AO/DI/DO/脉冲/特殊模块）
软件：Control Builder M、ABB Freelance 800F
