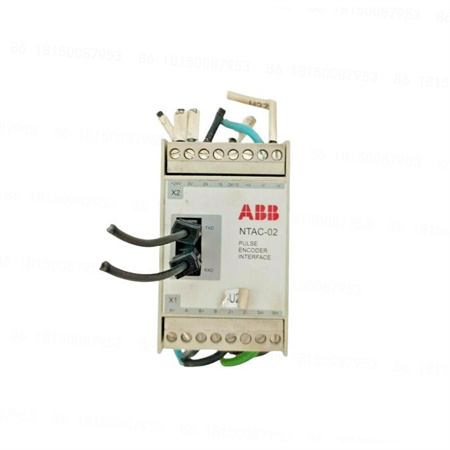

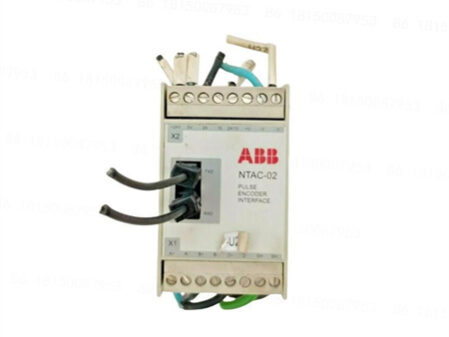

ABB NTAC-02产品详情
ABB NTAC-02是适配ACS800系列变频器的脉冲编码器接口模块，负责采集编码器高速脉冲信号，实现电机位置与速度的高精度闭环控制，是运动控制场景的核心反馈接口。
基础信息
表格
项目详情
型号全称NTAC-02
产品归属ACS800变频器脉冲编码器接口模块
模块类型高速脉冲输入接口
防护等级IP20（控制柜内安装）
安装方式35mm标准DIN导轨安装
供电DC 24V±10%
重量约0.5 kg
典型功耗约2 W
核心规格
表格
规格项具体参数
输入信号A/B/Z相脉冲（TTL/HTL兼容）
最大信号频率100 kHz
分辨率最高20位；编码器PPR支持1~4096可调
电气隔离通道间光电隔离，抗干扰能力强
工作温度-20℃至60℃
存储温度-40℃至85℃
相对湿度5%~95%（无冷凝）
物理尺寸约100 mm×60 mm×30 mm
核心功能特性
高精度位置/速度反馈
支持100 kHz高速脉冲输入与最高20位分辨率，可精确采集电机转轴位置、转速与方向，为矢量控制、转矩控制提供稳定反馈，适配精密定位场景。
多类型编码器适配
兼容TTL/HTL增量型编码器，支持A/B/Z三相信号输入；通过参数组态可灵活调整编码器PPR（1~4096），满足不同品牌、型号电机的反馈需求。
工业级抗干扰与保护
内置光电隔离与EMC优化设计，可有效抵御变频器内部电磁干扰与现场噪声；具备过压、短路保护，避免接线错误或供电波动损坏模块。
便捷组态与诊断
配套7个DIP开关用于节点号设置（默认16），可通过ABB调试软件（如Drive composer）快速配置脉冲类型、分辨率、滤波参数；自带LED状态指示，实时显示脉冲输入与通信状态，便于故障定位。
典型应用场景
精密运动控制：数控机床、印刷机械、包装生产线，实现高速高精度定位与同步控制。
起重与冶金：起重机、轧机等大负载设备，通过精确速度反馈实现平稳加减速与张力控制。
机器人与自动化：工业机器人关节控制、AGV小车导航，确保轨迹精度与响应速度。
风电与水电：发电机转速监测与并网控制，保障设备稳定运行。
