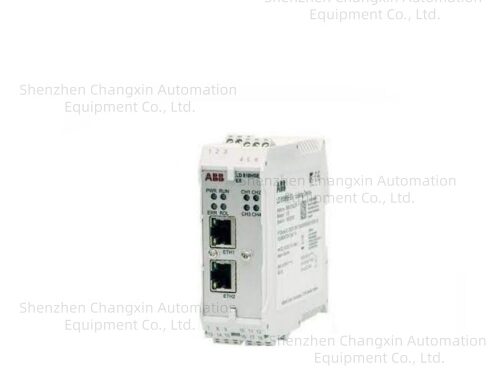

ABB LD810HSE EX|基金会现场总线链接设备

订货号：3BSE073315R1

LD810HSE EX是ABB专为危险区设计的FF总线网关，一头接HSE高速以太网，一头接4路H1现场总线，负责协议转换、数据路由与冗余容错，是DCS/PLC与基金会现场总线设备互通的核心枢纽。

核心参数速览

表格

项目规格

型号LD810HSE EX

订货号3BSE073315R1

功能定位基金会现场总线（FF）HSE↔H1链接设备（网关）

HSE接口1路RJ45；10/100 Mbit/s自动协商；符合HSE配置文件42C类

H1接口4路独立通道；31.25 kbit/s；符合FF物理层Profile 114；Fieldbus电压9–32 V DC（优选24 V DC）

供电24 V DC（±20%，SELV/PELV强制）；典型功耗约4.8 W

冗余支持双机热备；主/备间独立冗余链路，快速故障切换

机械/防护35 mm DIN导轨安装；IP20；尺寸47×131×111 mm；重量约0.4 kg

环境运行-40℃至+70℃；存储-40℃至+85℃；相对湿度10%–95%（无凝露）

认证CE、UL、FCC；ATEX/IECEx Zone 2（Ex nA[ic]IIC T4 Gc）

核心能力与优势

协议网关与透明访问

实现HSE与H1双向数据互通，支持客户端/服务器（Client/Server）访问H1设备功能块，上级系统可透明组态、读写现场仪表/执行器，无需关注底层总线差异。

数据路由与重发布

支持H1↔HSE、H1↔H1数据重发布，多H1链路间周期数据可跨网段转发；每路H1通道独立作为Link Active Master（LAS）与SM时间发布器，保障实时性与时钟同步。

高可靠冗余设计

双LD810HSE可组成冗余对，共用同一H1链路；主设备故障时备机无缝接管，独立冗余链路实时监控状态，切换无感知，适合连续生产场景。

危险区适配

EX版本通过Zone 2防爆认证，适合化工、油气等潜在爆炸环境；H1接口具备[ic]本质安全特性，配合合规外壳可满足现场安全规范。

集成与运维友好

完美适配800xA、Freelance等系统；通过Control Builder或HSE网络管理统一组态；内置Web服务器支持状态查询与固件更新（HTTP/HTTPS），降低巡检与诊断难度。
