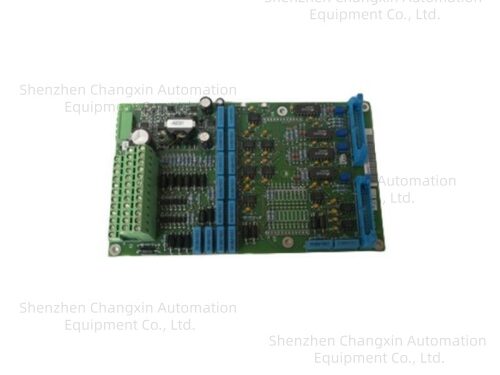

ABB LDMUI-01（订货号：61320946）LD MU I/O模块

核心定位

LDMUI-01是ABB LD系列混合I/O模块，集模拟量/数字量采集、转换、变送于一体，是现场传感器、执行器与DCS/PLC系统的信号枢纽，适配流程工业、离散制造、能源等严苛场景。

核心参数速览

表格

参数项规格详情

型号/订货号LDMUI-01/61320946

模块类型混合I/O（AI/AO/DI/DO集成）

模拟量输入（AI）8通道；支持4–20mA、0–10V、热电偶（K/J/T等）、热电阻（Pt100/Pt1000）；精度±0.1%FS

模拟量输出（AO）4通道；支持4–20mA、0–10V；精度±0.1%FS；负载≤500Ω

数字量输入（DI）8通道；24V DC，PNP/NPN可选；响应≤1ms；输入阻抗1.5kΩ

数字量输出（DO）4通道；继电器/晶体管可选；单通道最大2A；触点耐压12–250V AC/30V DC

隔离与抗干扰输入/输出/电源三端光电隔离，2500V AC（1分钟）；差分输入+硬件滤波

供电24V DC±20%；典型功耗≤15W

通信PROFINET V2.3、Modbus RTU/TCP；支持高速数据传输，适配实时控制

环境与安装工作-20℃~+60℃，存储-40℃~+85℃；湿度5%–95%无凝露；35mm DIN导轨；IP20；尺寸约45×120×110mm
