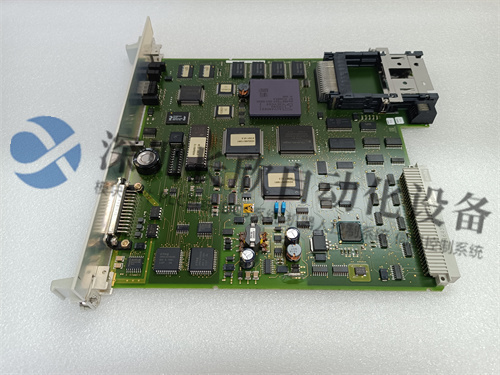

ABB 216VC62A/P1000（HESG324442R112）产品详情

ABB 216VC62A/P1000（HESG324442R112）是Symphony Plus DCS平台的8通道高精度模拟量输入模块，用于采集温度、压力、流量等连续过程信号，广泛适配火电、石化、冶金等工业场景。它支持多类型信号自适应组态，具备强抗干扰与通道级诊断能力，是过程控制中数据采集的核心组件。

一、核心信息速览

表格

项目详情

型号216VC62A/P1000

订货号HESG324442R112

产品家族Symphony Plus DCS模拟输入模块（AI）

通道数8路差分输入，每2路一组隔离

信号类型热电偶（J/K/T/N/S/R/B等）、热电阻（Pt100/Pt1000等）、4–20mA、0–10V、0–5V

分辨率/精度24位AD；热电偶±0.1℃，电流/电压±0.02%FS

隔离组间2500V AC光电隔离；总线/电源三级隔离

通信接口PROFIBUS DP（主从）、P1000接口；支持Modbus RTU/TCP、PROFINET转换

供电背板总线供电（+5V/+24V），功耗≤1.1W

工作环境-25℃～+70℃；5%–95%RH（无凝露）；防护IP20

安装35mm DIN导轨，背板挂载

状态已停产，备件供应受限

二、关键技术参数

1.信号采集与处理

通道配置：8路差分输入，支持单端/差分切换，每通道独立组态。

信号适配：全类型热工/电气信号免硬件跳线，通过软件配置即可切换。

采样与更新：单通道更新周期1ms可调；采样率10–100Hz；滤波0–1024ms软件可调。

抗干扰：≥120dB 50Hz共模抑制；EMI滤波与差分设计，抵御变频器/电网干扰。

2.通信与诊断

通信：PROFIBUS DP速率9.6kbps–12Mbps；P1000接口用于本地配置与调试。

诊断：通道级断线/短路/过压/超量程检测；系统级通信超时、电源异常监测；故障代码上传+面板LED定位。

数据保持：内置非易失存储，断电保存配置与故障日志。

3.物理与环境

尺寸：约90×70×35mm（长×宽×高）。

重量：约0.3kg。

认证：IEC 61000-4-2（ESD）、IEC 61000-4-3（RS）、IEC 61000-4-5（浪涌）。

三、功能与应用

1.核心功能

多信号一体化采集：同一模块同时采集温度、压力、流量等信号，减少模块数量与接线成本。

高精度测量：24位AD+冷端补偿+低温漂基准，适配精密配料、炉温控制等场景。

高可靠隔离：组间2500V AC隔离，阻断干扰，适用于强电磁环境。

智能运维：通道级故障定位，降低排查时间，提升系统可用性。
