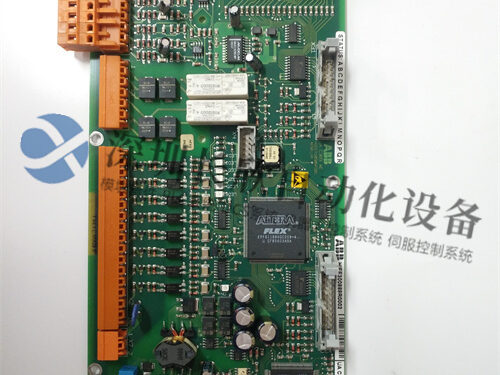

ABB UAC389（HIEE410506P104）产品详情
ABB UAC389（订货号HIEE410506P104）是ABB Advant OCS/Symphony Plus DCS平台的高性能励磁控制/逻辑控制模块，主要用于同步发电机/同步电机的励磁调节与工业过程控制，具备高精度、强抗干扰与多重保护能力，广泛应用于电力、冶金、石化等关键场景。
一、核心信息速览
表格
项目详情
型号UAC389
订货号HIEE410506P104
产品类型励磁控制/逻辑控制模块
所属系列Advant OCS/Symphony Plus DCS
核心功能励磁电流闭环控制、AVR自动电压调节、逻辑运算
控制模式恒流、恒压、恒功率因数、恒无功
通信接口PROFIBUS DP、Modbus TCP/IP、Ethernet/IP
隔离等级信号/电源3000V AC隔离
工作电源DC 24V±20%/AC 110/220V±10%，支持冗余
工作温度-40℃～+70℃
防护等级IP20
安装方式35mm DIN导轨/机架安装
状态已停产，备件供应受限
二、关键技术参数
1.控制与运算
处理器：32位工业级RISC，主频≥1.2GHz
控制周期：最短1ms，支持PID、模糊控制等复杂算法
调节精度：励磁电流/电压±0.025%FS
动态响应：阶跃响应≤20ms，满足电网暂态稳定要求
2.通信与诊断
协议：PROFIBUS DP（9.6kbps–12Mbps）、Modbus TCP/IP、OPC UA
诊断：通道级/系统级故障监测（过流/过压/欠压/通信异常），故障代码上传+LED定位
数据存储：内置Flash，断电保存配置与故障日志
3.电气与环境
输入信号：4–20mA、0–10V、PT100、电压/电流互感器信号
输出信号：0–10V、4–20mA、继电器触点（控制励磁整流桥）
功耗：≤5W
抗干扰：四级EMC滤波、浪涌保护，共模抑制≥120dB 50Hz
认证：CE、FCC、IEC 61000-4-2/3/5
三、核心功能
高精度励磁控制
集成AVR自动电压调节器，稳定发电机端电压
支持恒流/恒压/恒无功/恒功率因数多模式切换
强励/弱磁控制，适配并网与孤网运行
逻辑与过程控制
符合IEC 61131-3，支持LD/FBD/ST/CFC编程
多回路并行控制，适配复杂工业流程
与Symphony Plus控制器无缝协同
