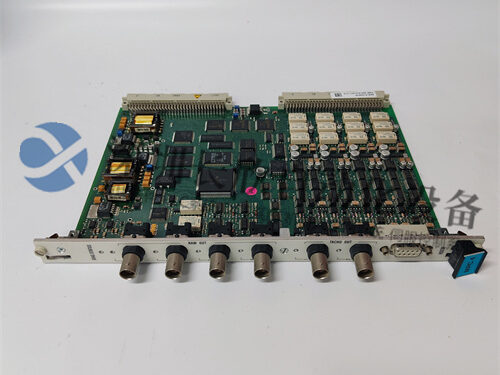

VIBRO-METER VM600 204-040-100-012(核心信息)
这是瑞士Vibro-Meter(现属Spectris/Meggitt)的4通道振动/位移监测与保护模块,用于VM600机架式状态监测系统,主打旋转机械(汽轮机、压缩机、风机)保护与在线监测。
一、基础信息
型号:VM600 204-040-100-012(常称MP C4或IOC4T卡)
品牌:Vibro-Meter(瑞典/瑞士,Spectris集团)
类型:4通道动态输入+2路转速,机械保护卡(SIL2认证)
安装:VM600标准19″机架(3U),需与IOC4T配对使用
重量/尺寸:约0.4kg;267×133×25mm(宽×高×深)
二、核心技术参数
1.输入通道
动态通道:4路隔离,支持IEPE加速度计/电涡流位移传感器
转速通道:2路,适配键相信号
输入范围:
加速度:±50g(IEPE,2–20mA恒流)
位移:0–2mm(峰峰值,电涡流-24V偏置)
采样率:每通道最高10kHz同步采样,24位ADC
2.信号处理与输出
实时计算:RMS、峰峰值、1X/2X矢量、FFT(最高6400线)
模拟输出:4路4–20mA(可设振动值/报警状态)
继电器输出:4路SPDT(5A 250VAC),可配置报警/危险阈值
诊断:传感器开路/短路检测、BIST自检、通道LED指示
3.通信与电源
通信:背板总线(连CPU)、RS485(Modbus RTU)、以太网(可选)
供电:24VDC(机架背板供电)
温度:工作0°C~+60°C;存储-40°C~+85°C
三、典型应用
火电/核电:汽轮机、发电机、锅炉给水泵
石油化工:离心压缩机、燃气轮机、机泵群
冶金/空分:风机、空压机、轧机轴承监测
