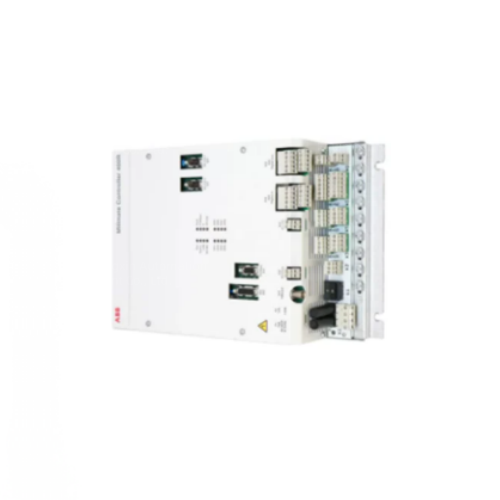

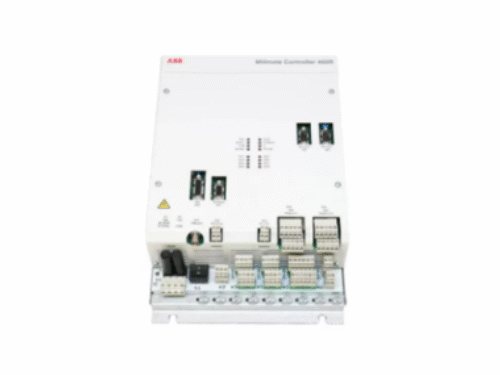

ABB PFCA401（3BSE024387R1）张力控制单元
PFCA401（3BSE024387R1）是ABB Millmate Controller 400系列的卷材张力控制器，专为冶金、造纸、薄膜等行业的开卷/卷取/张力辊提供闭环张力控制。
核心参数
型号：PFCA401；物料号3BSE024387R1
系列：Millmate Controller 400
功能：卷材张力/位置/速度控制（张力闭环为主）
供电：AC 85–264V（100–240V通用），功耗140VA
模拟输入AI：
2路张力传感器（称重/压辊）
可选4路4–20mA/0–10V
模拟输出AO：4路（0–10V/0–20mA/4–20mA），隔离
数字输入DI：8路24VDC，分组隔离（4+4）
数字输出DO：8路24VDC，分组隔离（4+4）
控制性能：阶跃响应5ms（0–90%），滤波5–2000ms可调
通信：
2×RS-232（外接显示/操作面板）
1×RS-485（Modbus RTU）
可选PROFIBUS-DP
环境：0℃～+70℃（工作），IP20
尺寸/重量：380×235×90mm/5kg
产地：瑞典
关键功能
高精度张力闭环（核心）
接收张力传感器信号，实时计算张力偏差
输出4–20mA/0–10V调节驱动（变频/直流/伺服）
支持恒张力、锥度张力、张力衰减模式
多模式协同控制
张力、速度、位置无缝切换，适配开卷/卷取/中间张力
内置卷径计算、长度计数、断带检测
I/O与通信集成
8DI/8DO处理联锁、急停、运行/报警
串口/总线连接上位机（DCS/PLC），支持远程监控
自诊断与冗余
板载LED诊断，支持传感器断线、过载、过流检测
可与PFXA401构成主从冗余，保障连续生产
