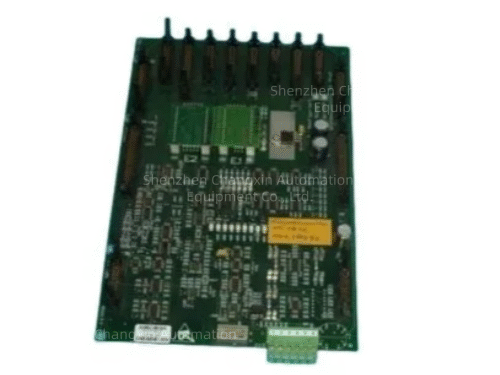

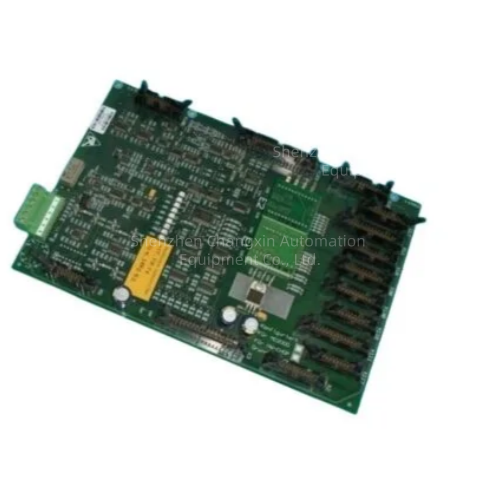

Alstom ICC CPRT1(保护继电器卡/电源控制卡)
型号:CPRT1(ICC系列)
品牌:Alstom(阿尔斯通,现属GE Grid Solutions)
全称:ICC Industrial Control CPRT1 Protection Relay Card/Power Card
定位:电力系统专用保护继电器+系统电源二合一卡件,用于发电/输配电保护与控制平台。
✅核心身份澄清
市面上常把它叫三种名字,其实是同一张卡:
Protection Relay Card:侧重继电保护功能(过流、过压、接地故障检测)
Power Card:侧重为整套ICC系统提供隔离稳压电源
I/O Card:带少量辅助I/O用于信号联锁
一句话:它是“保护继电器+系统电源+少量I/O”的集成卡,非单纯I/O卡。
✅硬件规格(官方)
🔹电源部分(Power)
输入电压:24/48/110 VDC标称;范围18–137 VDC(符合EN 50155)
输出电压:
逻辑:+5 VDC(±1%),最大20 A
模拟:±12 VDC,最大1 A
冗余:双输入(A+B)冗余,二极管或门切换
隔离:输入-输出、输入-机架1500 VAC隔离
保护:短路自恢复、过压钳位、过温关断
🔹保护继电器部分(Protection Relay)
保护功能:过流、过压、欠压、接地故障、过热、断线检测
继电器输出:8路干接点,容量250 VAC/5 A,用于跳闸/报警
输入信号:16路隔离DI(24 VDC),用于状态采集
监测:电源正常(POK)、故障报警、电流监测(0–5V模拟量)
🔹环境与机械
温度:−25°C…+70°C
湿度:5%–95%RH,无冷凝
认证:IEC 60255、IEEE 1613、UL 508、CE、RoHS
尺寸/重量:标准Eurocard;约0.38–0.5 kg
✅功能特点
保护+供电一体化:一张卡解决系统供电与关键保护,简化架构
高可靠冗余:双电源输入、热备切换,满足电站“零停机”要求
电力级保护精度:故障响应<10 ms,适配发电机/变压器/线路保护
强隔离抗干扰:1500V隔离、宽温、抗振动,适配电站恶劣环境
完善诊断:POK信号、故障干接点、电流监测,支持远程维护
