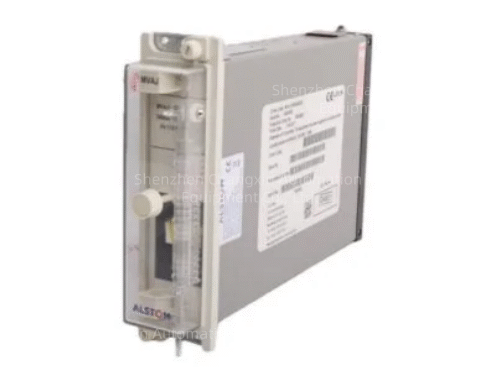

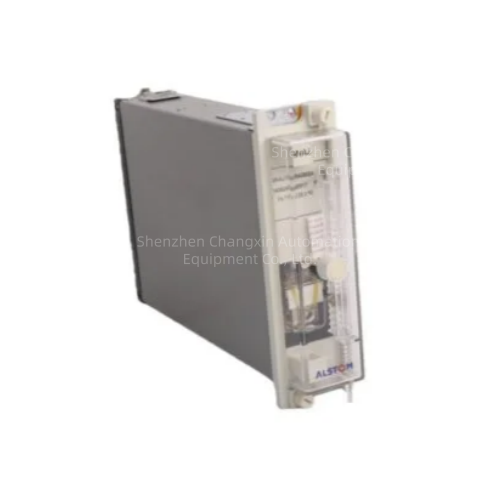

ALSTOM MVAJ105RA0802A（快速铰接电枢跳闸继电器）
型号：MVAJ105RA0802A（VAJ系列）
品牌：Alstom（原AREVA，现属GE Grid Solutions）
全称：Fast-Acting Hinged Armature Tripping Relay
定位：电力系统专用高速跳闸继电器，直接驱动断路器跳闸线圈，提供高可靠、快速动作的保护接口。
✅核心规格（官方）
🔹电气参数
额定电压：DC 24/48/110/220V（可选，型号尾缀对应）
功耗：单线圈约3W（额定电压下）
动作时间：12–25 ms（典型，高速型<15ms）
触点配置：多组银铜合金触点，标准常开/常闭/转换触点
触点容量：
标准：250VAC/5A（阻性）
重载（磁吹）：300V/30A（感性）
绝缘耐压：2kV AC/1min（线圈-触点）
🔹机械与环境
结构：铰接电枢（Hinged Armature），无抖动、动作可靠
温度：−40°C…+70°C
防护：IP54（防尘防溅）
尺寸/重量：标准模块化外壳；约155×75×120 mm/0.8–1.0 kg
认证：IEC 60255、IEEE 1613、CE、RoHS
✅关键特点
高速动作：<25ms快速跳闸，满足电网保护“速动性”要求
高可靠触点：银铜合金+磁吹灭弧，适合频繁、重载分断
铰接电枢设计：机械稳定性强、动作干脆无抖动，长期运行无漂移
宽电压适配：支持DC24–220V，兼容电站常用控制电源
强抗干扰：宽温、高绝缘、抗振动，适配变电站恶劣环境
