Bently Nevada 3500/15 127610-01交流电源模块
一、基础信息

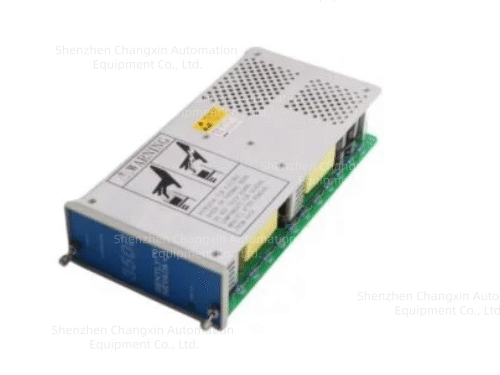

3500/15面板实拍
正面标识
背部金手指
品牌:Bently Nevada(贝克休斯旗下,本特利)
系列:3500机组振动保护监测系统
型号全称:3500/15 AC Power Supply
件号:127610-01(电源主体模块)
配套输入背板PIM:125840-01(高压交流输入接口模块,需搭配使用)
安装规格:半高模块,仅安装在3500/05机架最左侧专用电源槽位,机架可双电源冗余(一主一备),支持热插拔,更换不中断机架运行
二、核心电气参数(原厂标准)
交流输入(127610-01+125840-01整套)
输入电压:175~264 VAC(高压交流款,适配国内220V工业市电)
频率:50/60 Hz
额定输入电流:2 A
机架直流输出
输出母线:多路稳压直流,为机架内所有监测卡件、通讯卡供电
额定总输出功率:满配整机供电能力,可驱动完整14槽3500机架
保护机制:过压、过流、短路自动闭锁保护,故障消除自动恢复
三、环境与物理规格
温湿度
工作温度:0~+60℃
存储:-40~+85℃
湿度:5%~95%RH,无凝露
散热:无风扇自然对流散热,低故障
尺寸:120.7×50.8×251.5 mm
净重:约1.39 kg
防护认证:CE、UL、CSA、Class1 Zone2防爆认证,石化/电厂防爆区可用
四、功能与冗余特性
整机供电核心:3500系统必备基础模块,无电源则所有振动监测、超速保护、位移监测卡件无法工作
双冗余配置
下槽位电源=主电源,上槽位=备用电源
两路电源可同型号AC,也可AC/DC混配冗余
单路故障时无缝切换,零停机
状态指示:面板绿色SUPPLY OK指示灯,常亮=供电正常,熄灭/闪烁=输入故障/输出过载
