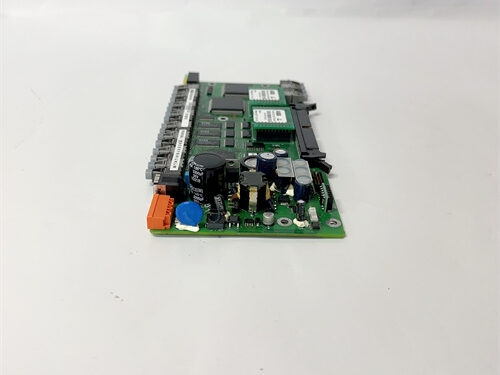

ABB 3BHE024577R0101（PPC907BE/AMC34）主控板完整解析

一、基础定位

官方物料号：3BHE024577R0101

板卡型号：PPC907BE，内部功能代号AMC34（Advanced Main Controller高级主控制器）

适配系统：ABB UNITROL 6000大型发电机组静态励磁系统，是整套励磁柜的运算核心CPU板卡

用途：执行AVR调压、PSS电力稳定、励磁限制、故障录波、同期逻辑、保护运算，搭配PVD164通讯板、SYN5202同步板、功率整流单元成套使用；电厂汽轮/水轮/燃机发变组励磁核心控制单元。

二、型号标识说明

3BHE024577R0101：全球统一采购物料编码，备件采购唯一识别号

PPC907BE：硬件板卡系列代号

AMC34：功能定义，代表励磁系统主控制处理器，区分信号板、电源板、通讯板

三、核心硬件配置

1.运算核心

32位RISC实时处理器，2MB RAM、4MB板载Flash闪存，毫秒级闭环控制周期，满足电网暂态稳定快速调节需求。

2.板载信号通道

模拟输入：机端PT电压、定子CT电流、励磁电流、4–20mA调度无功给定

数字DI：并网、增减磁、手动/自动切换、故障联锁、刀闸位置

数字DO：过励/欠励报警、失磁跳闸、同期就绪、系统故障干接点输出

3.通讯接口

内部高速Process Bus：和机架内PVD164 Profibus板、SYN5202同步采样板交互数据

双路以太网：IEC61850、Modbus TCP、1588时钟同步，对接电厂DCS

本地调试串口：CMT1000励磁专用软件下装参数、读取录波、固件升级

4.供电与环境

供电：机架背板24VDC隔离供电，板载多路稳压给CPU、模拟采样回路

工作温度：-20℃~+70℃，机柜无风扇长期运行

安装：UNITROL6000标准机架插槽，支持热插拔在线更换

四、核心励磁控制功能

自动电压调节AVR

恒机端电压、恒无功Q、恒功率因数PF、手动励磁电流FCR四模式无扰切换。

全套励磁限制逻辑

过励限制OEL、欠励限制UEL、定子电流限制、V/F低频限制、转子电流顶值限制。

PSS2A电力系统稳定器

抑制电网低频振荡，大型机组并网必备稳定算法。

机组保护内置算法

失磁保护、过激磁保护、100%定子接地、转子一点接地、误上电、逆功率联动逻辑。

故障录波与事件记录

存储故障前后波形、1000条带毫秒时标故障事件，用于机组故障分析。

同期控制逻辑

配合SYN5202同步板完成自动准同期并网，压差频差相位差闭锁。
