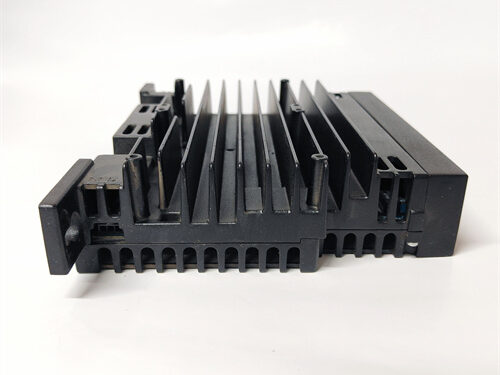

GE IS420ESWBH3A Mark VIe/VIeS安全级工业以太网交换机完整解

一、基础定位

型号：IS420ESWBH3A

品牌：GE Vernova（原GE Speedtronic）

系统归属：Mark VIe/Mark VIeS燃气轮机、蒸汽轮机DEH/SIS安全控制系统专用IONet交换机

品类：SIL3安全认证工业二层以太网交换机（ESWB=Ethernet Switch Blade）

核心作用：机组控制器、IO卡、上位DCS、反射内存卡之间实时控制网络枢纽，支撑TMR三重冗余、PRP并行冗余网络，保障机组调速、保护、联锁指令无中断传输。

二、型号编码释义

IS420：Mark VIeS安全系统外设系列

ESWB：以太网交换单元

H3A：硬件版本3A，16电口、无SFP光纤槽、24/28VDC供电、SIL3安全版本

三、硬件端口与电气规格

1.端口配置

16路RJ45 10/100Base-TX自适应电口（1~16号），自动MDIX，兼容Cat5e网线

无光纤SFP插槽，纯铜缆组网机型

每端口双色LED：链路状态、速率、收发活动指示灯

2.供电与安装

供电：DC 24/28V宽压直流，支持双路冗余电源输入

散热：无风扇自然对流散热，免维护

安装：DIN导轨卡扣安装/机柜面板螺丝固定

整机尺寸：188mm×86mm×56mm

防护：IP30（柜内安装）；工作温区-40℃~+70℃，耐受电厂机舱振动、强电磁干扰

3.交换性能

256KB端口缓存，4K MAC地址表

支持VLAN、QoS流量优先级、IGMP Snooping、RSTP快速生成树、PRP并行冗余协议（IEC62439-3）

线速无阻塞转发，满足机组毫秒级实时控制数据传输
