ABB 1TGE120011R2200电机馈线控制单元完整参数
一、基础型号说明
型号：1TGE120011R2200
品牌：ABB（瑞士工业自动化，Industrial IT系列低压电机综合控制模块）
产品类型：一体化电机馈电保护控制单元（Motor Feeder Control Unit）
定位：低压380/400V三相电机一站式控制+保护+通讯模块，电厂、化工、冶金MCC马达控制柜标准备件，原厂已停产，存量进口工控备件流通
二、外形与安装尺寸

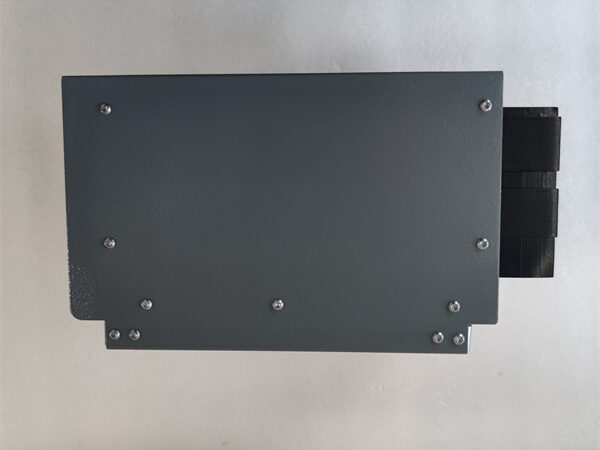

外形：紧凑型金属外壳导轨式模块
尺寸：宽53mm×高125mm×深260mm
净重：0.7kg
安装：35mm标准DIN导轨安装，可密集排布MCC柜节省空间
三、额定电气规格
主回路电压：三相AC380/400/415V 50/60Hz
适配电机电流：10A~100A分规格覆盖
控制电源：AC220V（型号后缀2200代表220V操作电源）
分断能力：短路分断≥10kA，内置限流保护回路
功耗：整机静态≤5W，动作峰值8W
四、全套电机保护功能
过载保护：反时限IDMT特性，过载系数1.1~1.5倍可调
短路速断保护：金属性短路瞬时跳闸
缺相/相不平衡保护：断相、三相电流失衡立即告警跳闸
过压/欠压保护：＞110%Un过压、＜90%Un欠压闭锁输出
内置硬件自检：电源、采样回路、输出继电器故障实时诊断
五、控制与通讯能力
控制方式
本地就地按钮启停、远程PLC开关量无源触点控制；支持联锁允许、急停硬回路接入
工业通讯
原生支持Modbus RTU，可扩展Profibus/Profinet；实时上传三相电流、电压、运行状态、故障代码至DCS/SCADA系统
事件记录
板载存储SOE故障时序、过载记录、跳闸事件，断电永久保存，用于设备故障溯源
六、硬件接口布局@
主回路三相进出线端子（L1/L2/L3、电机出线）
控制回路端子：220V操作电源、就地启停、远程联锁、故障告警无源触点
RS485通讯端子（屏蔽差分总线）
前面板状态指示灯：运行RUN、故障FAULT、过载告警、通讯COM
拨码开关：设备地址、电机额定电流、保护定值整定
七、环境与可靠性参数
工作温度：-20℃~+60℃（适配汽机房、化工高温粉尘机柜）
存储温度：-40℃~+85℃，湿度5%~95%RH无凝露
PCB全ISA G3三防涂层，抗振动5G、冲击30G
防护等级：外壳IP20（控制柜内使用）
隔离耐压：强弱电回路2500VAC光电隔离，抑制变频器、励磁柜电磁干扰
