一、基础物料信息

品牌谱系：ABB Hitachi Energy（原BBC电力电子，中高压变流器/励磁传动专用功率驱动板）

完整物料编码

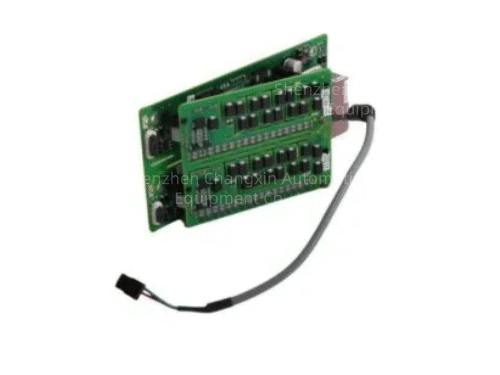

板卡型号：GDC806 B05

原厂订货号：3BHE036290R0005

全称：Gate Drive Board功率器件门极触发驱动板

适配整机系统

配套ABB ACS6000/ACS1000 IGCT中高压变频、UNITROL系列静态励磁整流柜、大功率SVG无功补偿装置；上层主控匹配KUD581 A101、KUC720AE01、UFC921 A101，同系列衍生型号GDC806A1001（3BHE028761R1001）硬件架构同源，小版本不通用。

产品定位

功率变换底层执行单元，接收主控下发PWM脉冲，生成隔离驱动信号控制IGCT/晶闸管功率器件，同时硬件采集母线电压、器件温度、门极故障信号回传主控，是功率回路保护核心板卡。

供货状态

配套大功率变流器整机已停产，市场流通拆机二手(geb)、专业维修翻新件，全新原厂库存极少；火电、冶金大功率辅机变频、发电机励磁屏大修核心备件。

防护标准

CE、UL、IEC61000-6-2电力EMC，PCB全板G3三防涂层，强弱电隔离耐压2500VAC，耐受励磁整流、高压变频高频谐波干扰。

二、硬件架构与核心电气规格

1.多路隔离门极驱动通道

多组独立隔离驱动变压器，输出±20V标准IGCT门极驱动电平；

光纤/排线双路接收上层UFC921、KUC720下发调制脉冲，强弱电完全电气隔离，杜绝高压串扰损坏主控；

每通道独立短路检测、门极断线监测，故障响应＜2μs，瞬时封锁驱动脉冲。

2.模拟采样前置调理回路

直流母线高压分压采样、三相输出CT电流采集；

功率模块Pt100温度信号放大滤波，实时监测IGCT/晶闸管过热；

硬件RC多级滤波，抑制长线共模干扰，避免变频输出电流漂移、电机转速震荡。

3.数字I/O联锁与故障输出

24VDC隔离DI：冷却风机、柜门联锁、急停、GE469电机保护跳闸信号；

C型继电器DO：IGCT过流、超温、驱动丢失故障硬接点，上传SOE时序至TRICONEX SIS、ABB INFI90 DCS；

单通道独立保险，单点故障不造成整板停机。

4.内部总线与供电

专用并行排线对接KUC720AE01底层驱动、UFC921 A101信号接口板；

板载多路隔离DC/DC电源，为驱动芯片、采样运放、通讯光耦提供5V/±15V；

可拆卸备份锂电池，断电保存故障录波、故障时序。
