一、整套组成说明
PR6424/000-030：8mm直径电涡流探头总成
000：标准螺纹安装探头
030：配套3米一体式铠装延伸电缆，LEMO航空插头输出
CON021：专用信号前置器（信号转换器），二者必须成套校准使用，不可随意混搭其他长度电缆探头
二、核心技术参数
1.PR6424/000-030探头参数
探头直径：Φ8mm
线性测量区间：±2mm（总线性4mm）
标准灵敏度：4 V/mm
静态中点电压：-12V DC（间隙1mm时）
输出电压范围：-4V~-20V
耐受温度：探头-35℃~+180℃；电缆-35℃~+150℃
适配轴材质：标准42CrMo4/SAE4140合金钢，最小被测轴径≥25mm
防护：探头IP65，耐油污、水汽、润滑油环境
2.CON021前置器参数
供电：DC24V（±10%），整机功耗＜2W
频响带宽：0~20kHz，上升时间＜15μs，兼顾静态位移+高频振动测量
外壳防护：IP20，机柜内螺丝固定安装（标配M5固定螺钉）
接口：前端LEMO插头接探头电缆；后端端子接24V电源与输出信号
工作环境：-30℃~+100℃，抗5g振动冲击
输出：直流偏置电压（静态轴位置）叠加交流振动波形，直连MMS6000监测模块、DCS/PLC采集卡

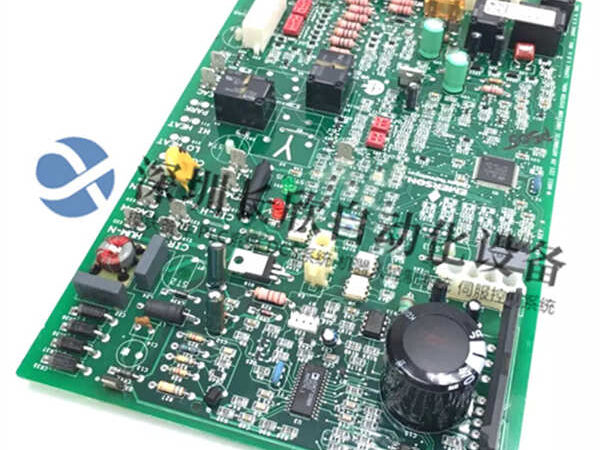

PR6424011-140
三、工作原理
电涡流非接触式测量：探头线圈产生高频交变磁场，在旋转轴表面感应涡流；探头与轴的间隙变化会改变线圈阻抗，CON021将阻抗变化线性转换成标准电压信号，实现无磨损连续监测轴径向振动、轴向位移、偏心、键相转速信号。
四、典型应用场景
火电/燃气轮机、水轮发电机组：轴振动、轴胀差、轴向位移保护
大型空压机、压缩机、鼓风机、泵组状态监测
钢厂汽轮发电机、化工重载旋转机组
配套EPRO MMS3000/MMS6000机组安全监测系统，也可接入ABB UNITROL励磁、800xA DCS、各类PLC振动采集站
五、安装与配套要点
安装间隙：静态预调1mm，对应输出-12V中点电压，保证±2mm全量程线性可用
电缆匹配：型号尾号030固定为3米电缆，更换探头必须同长度，否则线性曲线偏移，测量失真
系统搭配：整套出厂统一校准，不建议单独更换探头或前置器
布线要求：铠装电缆远离动力电缆，减少变频、大功率电机EMI干扰
