Emerson FloBoss P154.R4标准体积管专用I/O扩展板
一、基础信息
完整型号：P154.R4（R4代表硬件版本Rev.4）
品牌：艾默生Emerson Remote Automation Solutions
适配主机：FloBoss S600/S600+贸易计量流量计算机
定位：体积管（Prover）专用脉冲/数字I/O板卡，无模拟量通道，专门用于油品、液态烃流量计实流标定闭环控制
二、硬件通道规格（P154.R4标配）
1.输入通道
32路光电隔离数字DI：采集体积管到位开关、球阀限位、标定启停、故障报警触点
2路高频频率/密度输入：接收流量计脉冲、在线密度计信号，计时分辨率5ns，测频精度10ppm
2.输出通道
12路隔离数字DO：驱动体积管换向阀、标定旁路阀、声光报警、标定状态指示
4路硬件级高速脉冲输出：用于主表比对、脉冲复现、同步计量比对
3.接线接口
背板配备3组D型插座SKT-D/SKT-E/SKT-F，全部通道电气隔离，抗现场强电磁干扰；支持单/双向标准体积管、Master Meter标准表比对标定流程
三、核心硬件特性
高精度双计时电路
内置独立高精度时序芯片，采用双计时法提升标定分辨率，解决小体积管、低脉冲流量计标定精度不足问题，完全满足API MPMS贸易计量规范
纯数字无模拟电路
卡件不支持4–20mA模拟量采集，仅处理开关、脉冲、频率信号；模拟温压补偿需搭配P144通用I/O板共同使用
拨码硬件寻址LK4~LK10，单机S600最多可扩展多块P154，支持多路体积管并行标定
供电：由S600主机背板DC24V供电，低功耗，机柜导轨式插卡安装

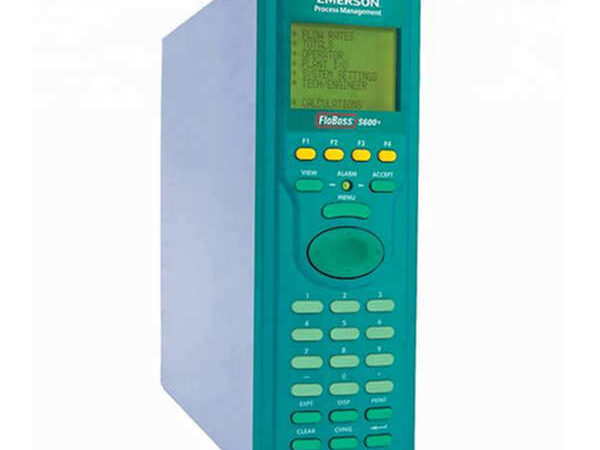

FLOBOSS S600+
四、核心功能（体积管标定专用）
全自动体积管标定闭环控制
自动执行标定全流程：开关阀切换→标准体积段检测→脉冲累计→密度补偿→流量计K系数自动修正、存储、追溯
贸易计量合规数据计算
内置API、ISO液态烃计量算法，标定数据三备份存储，满足油气交接审计溯源要求
脉冲同步比对
4路硬件脉冲输出实现标准表与待测流量计脉冲同步比对，消除软件计时误差
故障联锁保护
体积管卡球、阀门不到位、脉冲丢失时立即触发DO输出切断计量流程并记录SOE事件
