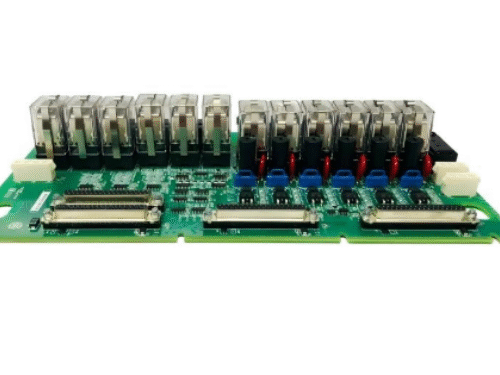

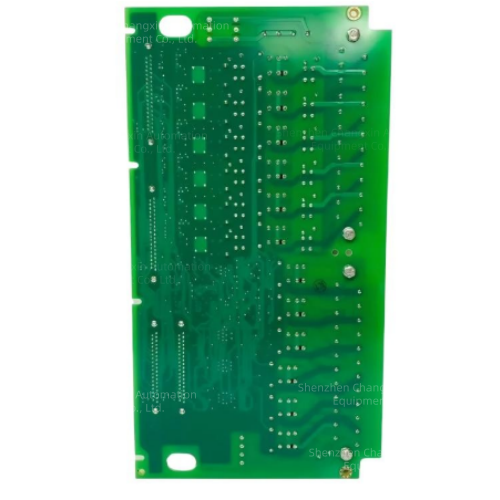

GE IS200TRLYH1BGG（Mark VI/Mark VIe终端继电器输出板）

一、基础型号信息

完整型号：IS200TRLYH1BGG

所属系统：GE Speedtronic Mark VI/Mark VIe燃气/蒸汽轮机三重冗余TMR控制系统

硬件类型：高可靠屏障式继电器输出端子板（TRLY跳闸/报警DO板）

配套搭档：IS200VCRCH主控CPU、IS200STCI数字处理板、IS200TBCIH1BCE DI端子板

二、核心硬件参数

继电器配置：12路插拔式C型转换触点密封继电器

触点负载：DC24V/125V、AC120/240V，阻性3A、感性2A

端子通道：48路外部接线端子，分两组24位栅栏端子台

回路防护：每路独立保险丝、MOV压敏浪涌吸收、RC滤波隔离

线圈诊断：内置线圈电流采样反馈，可检测继电器线圈断线、短路故障

供电：机柜DC24V供电，板载独立隔离电源模块

工作温度：-30℃~+65℃，PCB全三防涂层，适配电厂强电磁励磁/变频环境

三、六大核心功能

机组跳闸、联锁、报警无源触点输出

接收主控下发指令，输出无源干接点驱动：

机组紧急跳闸电磁阀、灭磁回路；

油泵、冷却风机、就地声光报警；

远方DCS、Bently3500、Woodward调速器状态告警信号；

阀门电磁阀、就地指示灯、联锁切换回路。

通道独立电气隔离，防止故障扩散

每路继电器线圈、触点互相隔离，单路负载短路、接地不会导致整卡失效，满足机组安全单一故障准则。

继电器线圈故障在线诊断

实时采集线圈驱动电流，检测线圈断线、短路，故障代码上传主控，画面直观告警，避免拒动/误动风险。

跳线灵活组态

板载多组配置跳线，可切换：继电器电源、终端电阻、输出安全状态（保持/失电复位）。

TMR三重冗余架构适配

R/S/T三套独立机柜均可配置，三取二表决输出跳闸指令，满足燃气/汽轮发电机组安全规范。

机架热插拔维护

Mark VI标准VME插槽，单卡带电更换不中断其余通道输出，机组无需停机检修。
